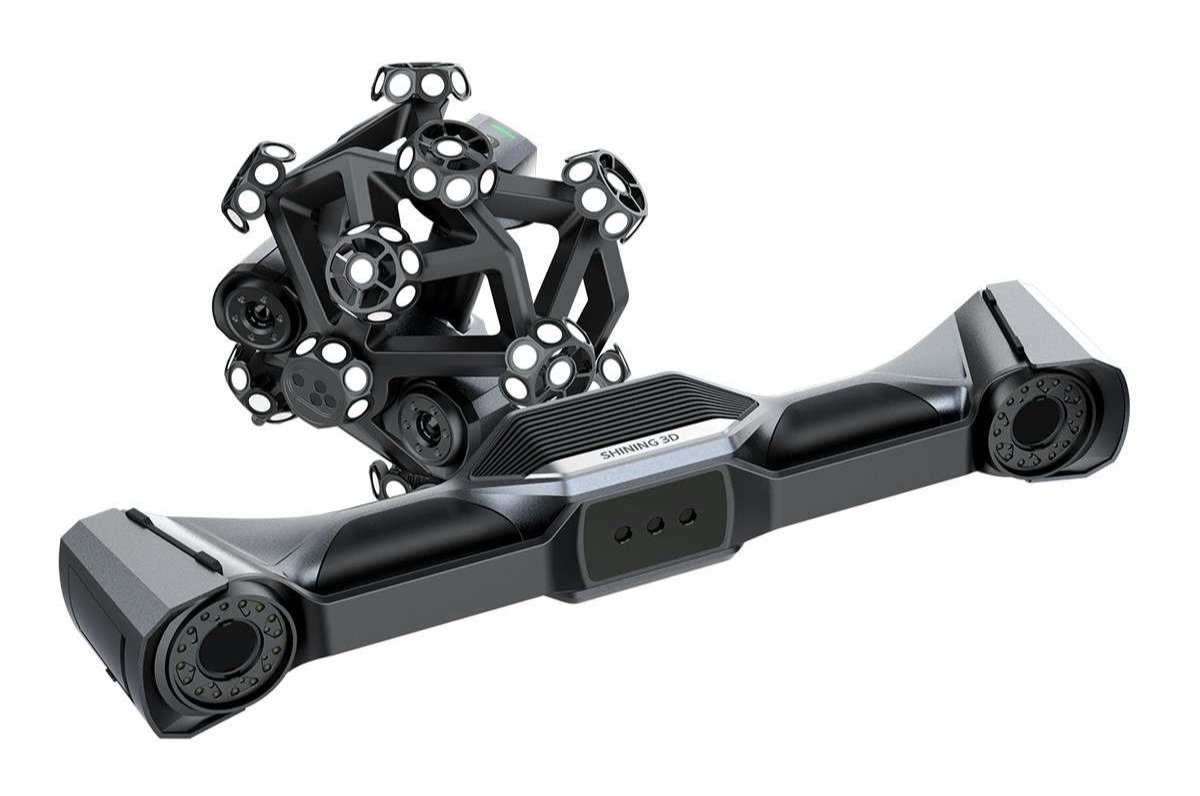

FreeScan Trak Nova – професионален 3D скенер за големи обекти, инспекция и контрол на качеството
FreeScan Trak Nova е професионален безжичен 3D скенер и тракинг система, предназначена за високоточна дигитализация на големи обекти, индустриална инспекция и контрол на качеството. Комбинирайки динамично тракинг устройство, ръчен лазерен 3D скенер и интегрирана видео фотограметрия (VPG) в една платформа, системата осигурява стабилно и прецизно 3D сканиране без необходимост от маркери и без ограничения в движението. FreeScan Trak Nova е създаден за производствени среди, в които се изискват надеждни, повторяеми и метрологично сертифицирани измервания.
Ключови характеристики:
Система за сканиране „всичко в едно“
Подвижен ръчен скенер
динамично проследяване
Интегрирана видео фотограметрия
Напълно безжичен
Лесно преносим

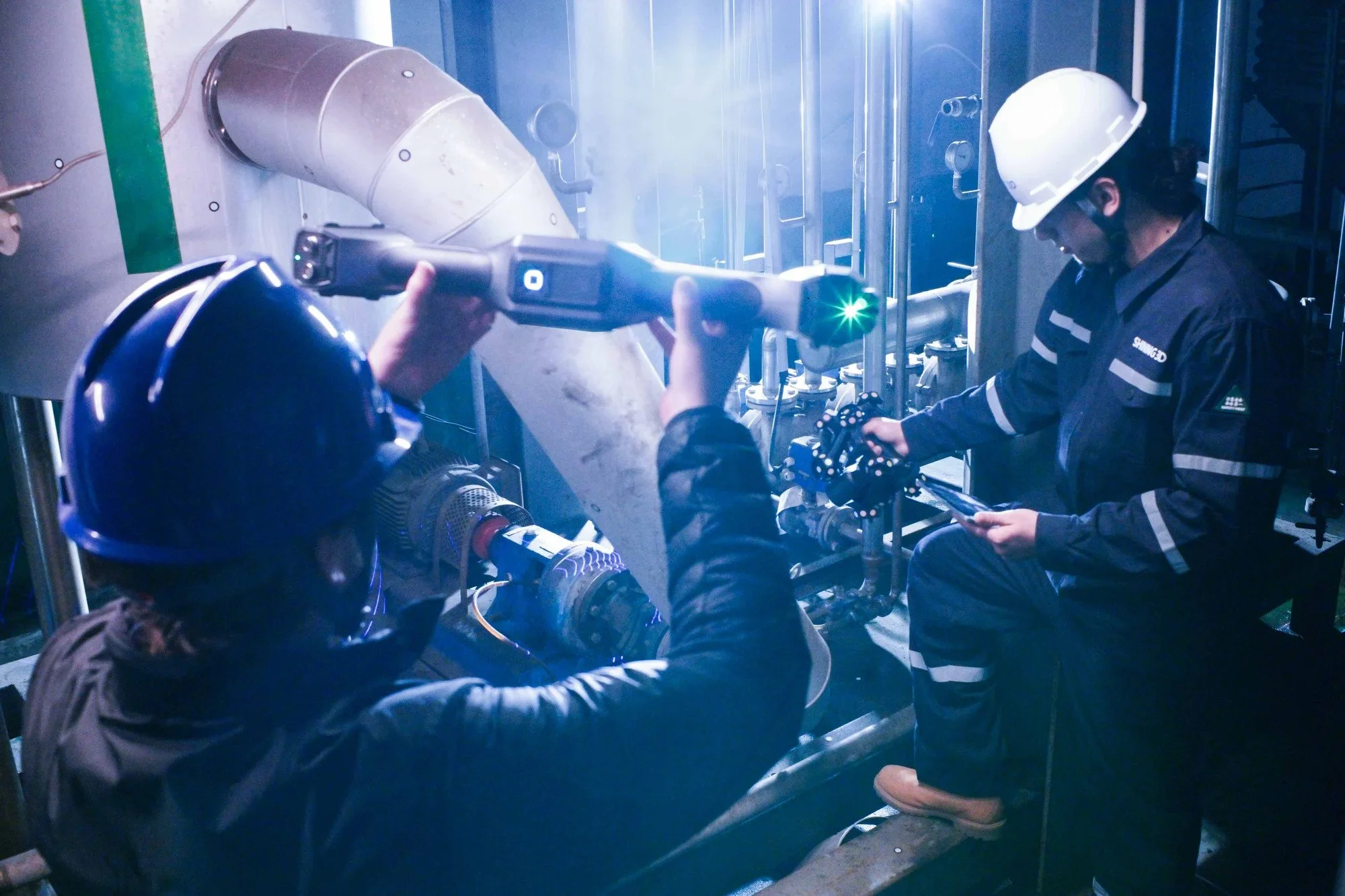

Динамично проследяващо сканиране: Компактно и гъвкаво
Технологията за проследяване в реално време позволява улавяне на фини детайли. Със своя безжичен и компактен дизайн, системата е отлична в сканирането на затворени пространства, осигурявайки ефективни и прецизни измервания.

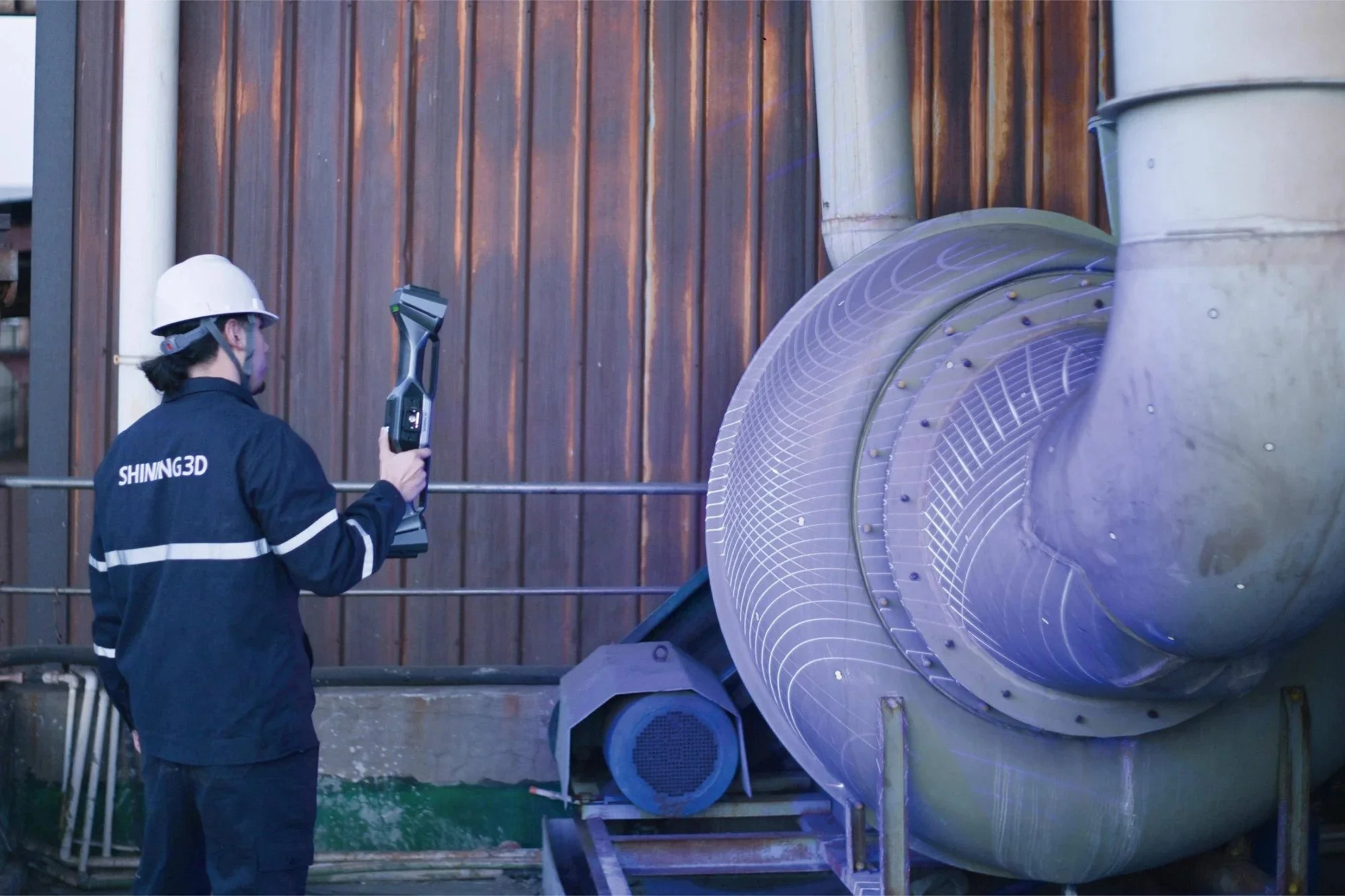

Гъвкава и самостоятелна система
FreeScan Trak Nova включва самостоятелен ръчен скенер. Тракерът, FreeScan UE Nova, служи и като ръчен лазерен скенер с най-широкото зрително поле (FOV) на пазара, осигурявайки несравнима ефективност и гъвкавост.
Мащабно покритие на 3д сканиране с FOV 2,6 × 2,2 м
Ултра бърза скорост на сканиране
Проверен в нашата акредитирана по ISO 17025 лаборатория за измерване на точността съгласно стандартите VDI/VDE 2634 част 3 и ISO 10360.
Видео фотограметрия (VPG)
Системата FreeScan Trak Nova разполага с патентованата от SHINING 3D технология за видеофотограметрия (VPG), която елиминира необходимостта от кодирани маркери. Чрез интегрирането на фотограметричната технология с калибровъчен прът, тя позволява проверка на маркерите в реално време чрез видеозапис. Това гарантира постоянна обемна точност и оптимизира процеса на настройка за ефективно сканиране на големи обекти.

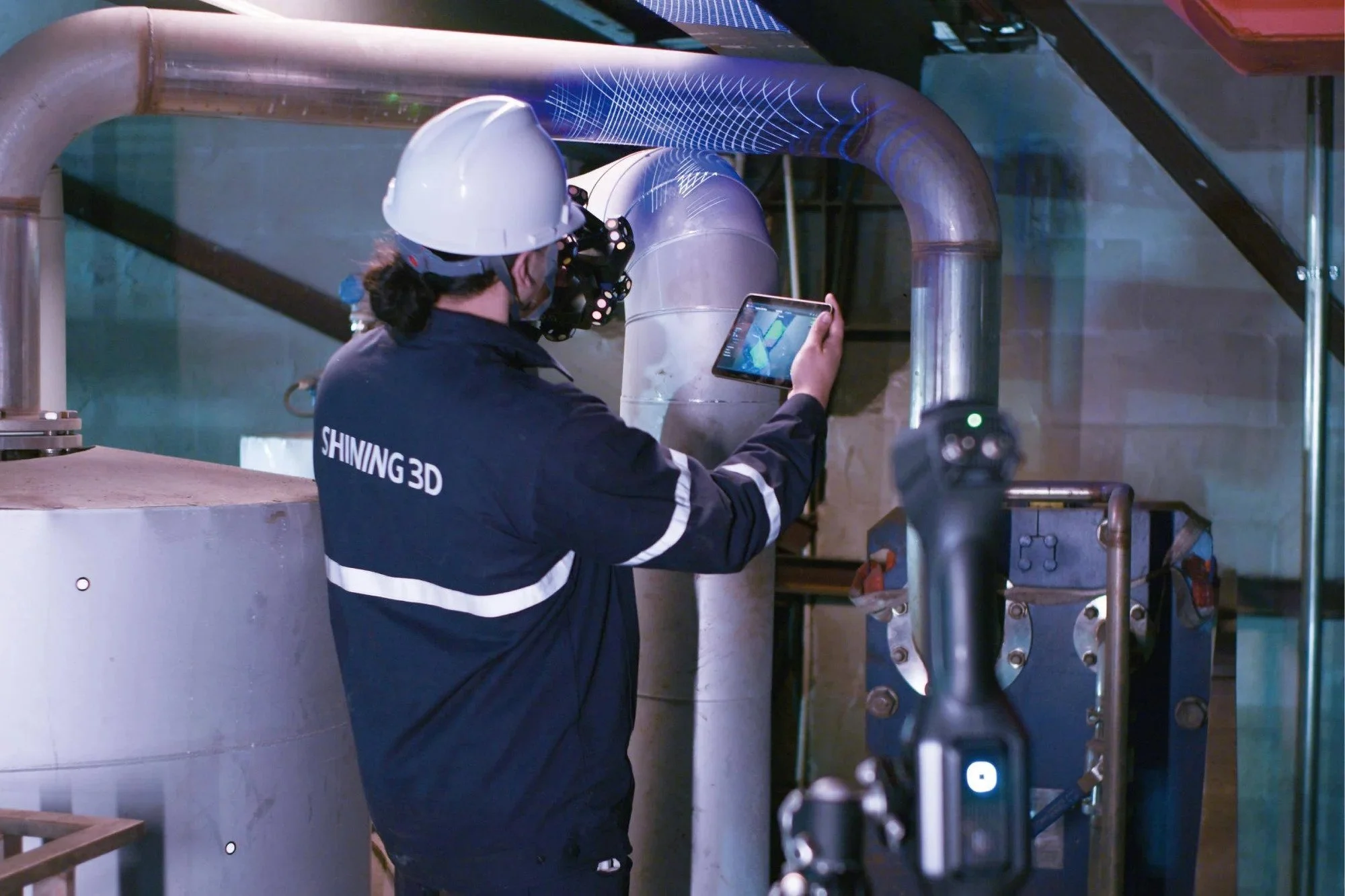

Сканиране без граници, проектирано за висока производителност
Интегрирани безжични модули: Постигнете по-голяма свобода при сканиране на големи обекти или в тесни пространства, без ограниченията на кабели или външни устройства. Тази безпроблемна интеграция позволява предаване на данни от сканирането в реално време, осигурявайки висока честота на кадрите и стабилен трансфер на данни.
Вградени компютърни модули: Благодарение на вградените компютърни модули, както тракинг скенерът, така и широкообхватният скенер гарантират бърза и ефективна обработка на данните.
Лесен за пренасяне, удобен за преместване
Всичко необходимо е компактно събрано в един преносим куфар, с лека структура от въглеродни влакна, която гарантира стабилност и надеждна работа във всяка среда.
TE Nova: 1.2 кг
UE Nova: 1.6 кг

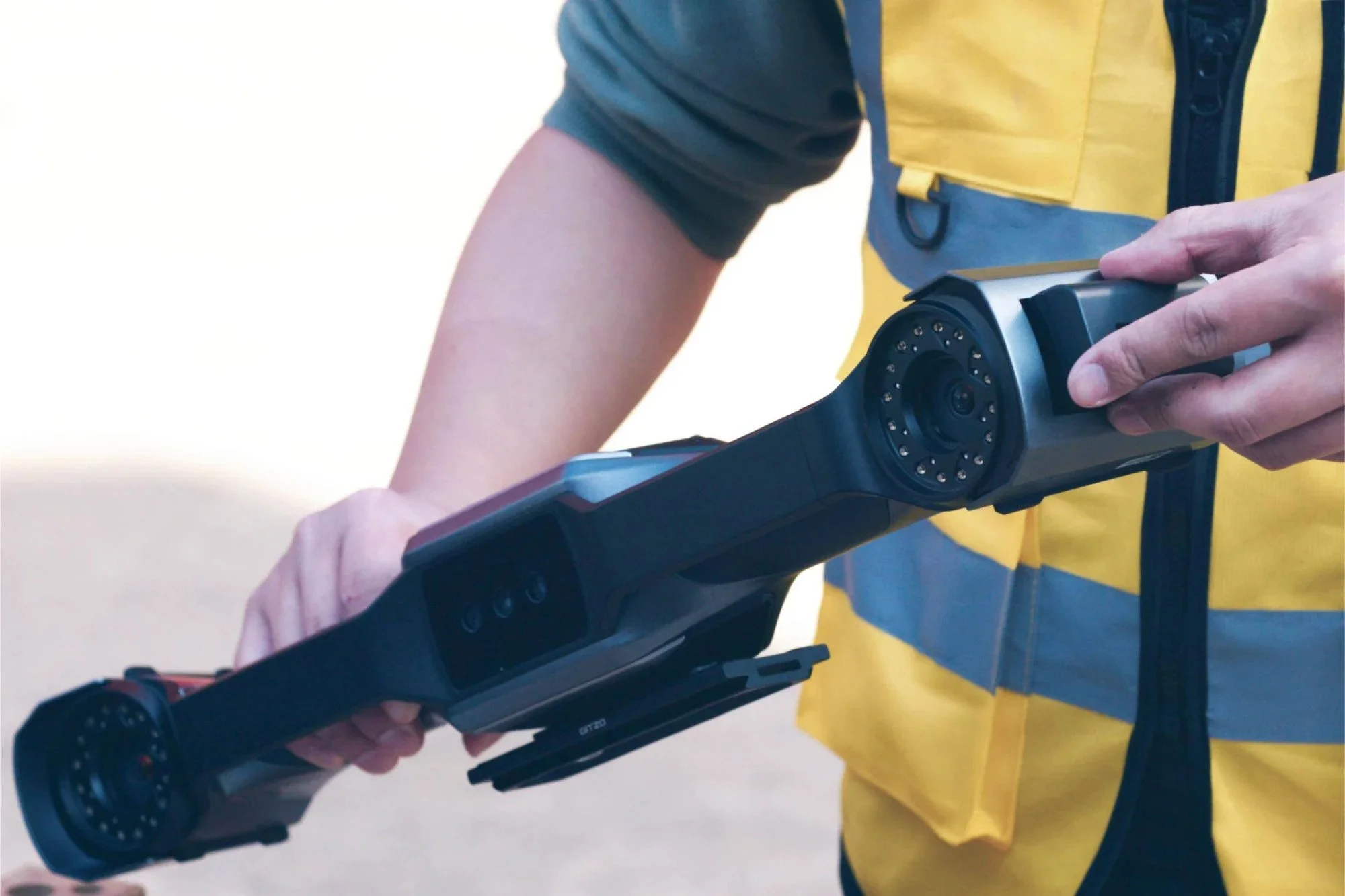

Продължете да сканирате с лесно сменяеми батерии
За максимално удобство, FreeScan Trak Nova разполага със сменяеми батерии за удължено време на сканиране. Лесно заменяйте батериите, за да поддържате непрекъснат работен процес, дори по време на дълги проекти или на отдалечени места.
Сертифицирана метрологична точност
Проверени стандарти: Строги тестове за приемане, базирани на VDI/VDE 2634 и ISO 10360.
Акредитирана лаборатория: Калибриран в нашата лаборатория за точност ISO/IEC 17025.
Пълна проследимост: Нашата интегрирана система за контрол гарантира, че всяко измерване е проследимо на международно ниво.
FreeProbe 2
Проектиран за бързи измервания и инспекции в производствената среда, FreeProbe 2 събира точни геометрични данни без да генерира мрежа. Той е идеален за скрити участъци, до които скенерите не могат да достигнат, като осигурява събиране на данни с изключителна точност.
Глобална поддръжка от Shining 3D
В SHINING 3D не просто предоставят устройства – те доставят персонализирани решения, глобална поддръжка и ангажираност към вашия успех. От интуитивни инструменти до калибрирана точност, те са тук, за да улеснят Вашата работата .

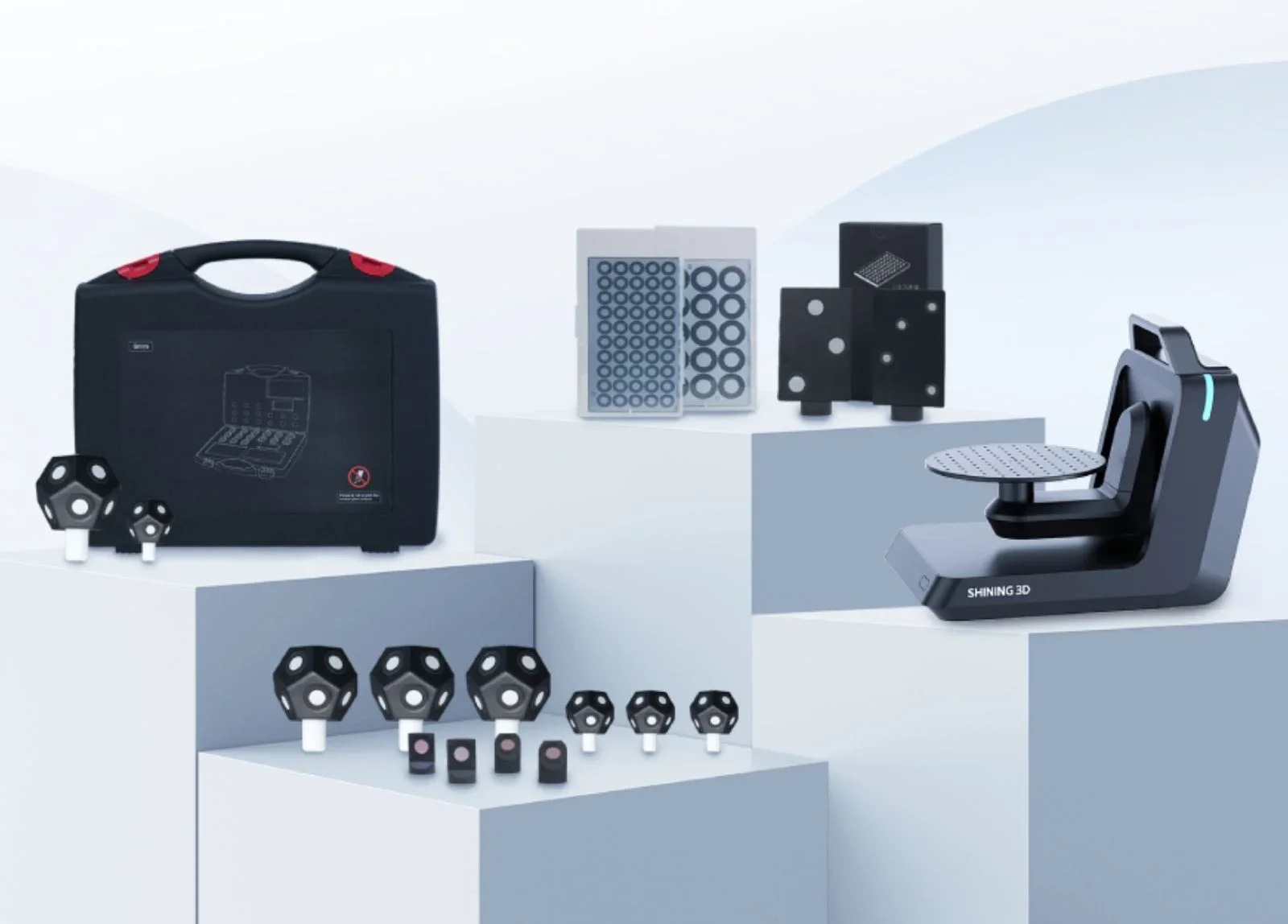

Metrology Pro Kit
Идеален за 3D динамични системи за проследяване и сканиране, Metrology Pro Kit поддържа стабилно и прецизно проследяване с различни опции за маркер за сканиране на големи и сложни обекти.
Идеален за 3D динамични системи за проследяване и сканиране, Metrology Pro Kit поддържа стабилно и прецизно проследяване с различни опции за маркер за сканиране на големи и сложни обекти.
Спецификация
Високоскоростно сканиране - 50 лазерни линии
Детайлно сканиране - 7 паралелни лазерни линии
Сканиране на дълбоки отвори - 1 единична лазерна линия
VPG - Налимна (не са необходими кодирани маркери)
Точност - 0,02мм
Обемна точност -0.062 mm (12 m³)
Обемна точност с VPG - 0.046 + 0.012mm/m
Дълбочина на полето - TE Nova 380 mm (170 ~ 550 mm); UE Nova 2700 mm (800 ~ 3500 mm)
Скорост на сканиране - 6,140,000 точки/сек.
Резолюция - 0.01 - 10 mm
Гъвкав FOV - До 2600 x 2200 mm
Свързаност - безжичен и кабелен режим (оптично влакно)
Тегло - TE Nova 1.2 кг; UE Nova 1.6 кг.
Тест за приемане - VDi/VDE 2634 част 3 (сертификат в лаборатория за точност на сертификати ISO 17025)
Сертификати - CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
Какво можете да постигнете с нашите скенери
Открийте как интегрирането на нашите скенери във вашия работен процес може да подобри ефективността и да ви помогне да постигнете забележителни резултати.
Инженерни машини и други транспортни средства
FreeScan UE Nova се отличава в тази област с голямото си зрително поле до 2,6 x 2,2 m и 50 сини лазерни линии, което позволява ефективно сканиране на големи машини като багери и булдозери. В комбинация с TE Nova, той образува динамична система за проследяване, която осигурява висока точност дори в нестабилни среди, което го прави идеален инструмент за комплексни инженерни задачи като симулационен анализ, откриване на износване и ремонт.
Енергетика, тежка промишленост и комунален сектор
Динамичната система за проследяване предлага гъвкави режими на работа (близък, стандартен, далечен), за да се адаптира към различни разстояния и условия. Освен това, сканирането без маркери позволява прецизно заснемане на данни в обхват от 3,5 метра. Безжичният и преносим дизайн позволява гъвкаво сканиране в труднодостъпни зони без ограничения от кабели. Всички тези характеристики го правят много подходящ за сканиране на големи съоръжения като електроцентрали и вятърни паркове.
Автомобилостроене
В автомобилния сектор, многофункционалният Trak Nova може да сканира с висока точност както плоски повърхнини, така и сложни детайли. Комбинацията от гъвкавост, лек дизайн и гарантирана точност при 3D сканиране го прави идеален за заснемане на широка гама от автомобилни части – от капаци, панели на врати и спойлери до сложни интериори, които често са трудни за навигиране.
Културно творчество и персонализиране на изкуство
FreeScan Trak Nova улавя сложни детайли с висока точност, което го прави идеален за сканиране на деликатни артефакти. Компактният и лек дизайн на скенера осигурява лесна употреба за продължителни периоди от време, което го прави идеален за художници и консерватори, работещи по детайлни и взискателни проекти.
Свържете се с нас при нужда от повече информация
Често задавани въпроси
1. Какъв е животът на батерията в безжичен режим?
В безжичен режим TE Nova може да работи до 2,5 часа, докато UE Nova издържа приблизително 1 час. И двете устройства използват стандартни сменяеми батерии, което позволява непрекъснато сканиране без прекъсвания.
2. Необходим ли е рутер за безжичен режим? Може ли системата да се свърже директно с компютър чрез безжична връзка?
За работа на системата в безжичен режим е необходим Wi-Fi рутер. SHINING 3D включва рутер в комплекта, но ако предпочитате да използвате свой собствен, препоръчваме Wi-Fi 6 рутер за оптимална производителност.
3. Безжичната връзка влияе ли на точността?
Не. Безжичната връзка се занимава само с предаването на данни и не влияе на точността.
4. Какво е обемна точност?
Обемната точност се отнася до прецизността на измерване на скенера в целия му обем на сканиране, а не до точността на отделни точки. Тя е критичен показател за проверка на големи компоненти, тъй като отразява как грешките се натрупват с разстоянието.
5. Как може да се подобри точността при сканиране на големи детайли? Системата използва патентованата от SHINING 3D видео-базирана технология за фотограметрия, за да подобри цялостната точност. UE Nova поддържа максимално работно разстояние за фотограметрия от 3.5 метра, което позволява ефективно заснемане и генериране на глобални файлове с маркери за подобрена прецизност.
6. Сертифициран ли е скенерът или е проследим по стандарти?
Да. Скенерът предоставя инспекционни доклади и сертификати за калибриране, проследими по международни стандарти като VDI/VDE 2634 и ISO 10360 (в зависимост от действително издадените сертификати). Всички процедури за калибриране и проверка се извършват в акредитираната лаборатория за точност на SHINING 3D, която работи в съответствие с изискванията на ISO/IEC 17025.
7. FreeScan Trak Nova изисква ли маркери при сканиране?
Не. FreeScan Trak Nova използва усъвършенствана технология за проследяване, която може да сканира без маркери за повечето части, въпреки че маркерите могат да бъдат препоръчителни за много големи повърхности, за да се гарантира оптимална точност.
8. Как 3D сканирането подобрява контрола на качеството в сравнение с ръчното измерване и CMM?
3D сканирането улавя пълната 3D геометрия на дадена част с едно измерване. В сравнение с ръчните инструменти, то позволява 100% проверка на повърхността, намалява грешките на оператора и открива деформации на формата, които често се пропускат при проверките на ключови точки. В сравнение с CMM, то е по-бързо и предоставя по-богати данни, особено за сложни или свободни повърхности.
