Какво е Фотограметрия

Въведение във Фотограметрията

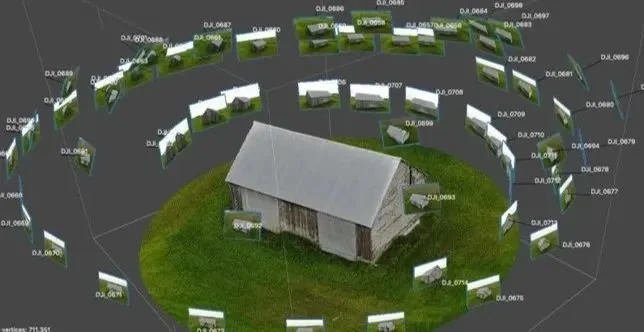

Фотограметрията е технология, която използва камера или комбинация от камери за измерване на формата, размера и пространственото положение на обект. Накратко, тази техника използва фотографията като инструмент и измерването като цел, за да извлече информация от 2D изображение и да конструира 3D модел.

Защо Фотограметрията се Прилага в Индустрията за 3D Сканиране

3D сканирането интегрира оптика, механика, електроника и алгоритми за измерване и улавяне на пространствената структура, размерите и цветните текстури на обекти, създавайки точни дигитални 3D модели. Тази технология преобразува физически обекти в детайлни облаци от точки и цветни данни, които компютрите могат да обработват. Процесът включва съединяване на данни от маркери, характеристики или текстури, което може да въведе грешки. Тези грешки често се натрупват, особено при сканиране на големи обекти с размери от няколко метра до десетки метри.

За да се минимизира кумулативната грешка, в прецизното 3D сканиране се въвежда технологията на фотограметрията. Високопрецизен ръчен 3D скенер може ефективно да получи гъста информация от облак точки на измерваните части с маркери; докато фотограметрично оборудване заснема калибрационни пръчки, разположени около частите, и маркерите по повърхността на частите под множество ъгли, за да се формира високопрецизна рамка от маркери и кодирани цели в софтуера. Комбинацията от тези два вида данни може да контролира глобалната точност на 3D сканирането на големи обекти.

Традиционна Независима Индустриална Фотограметрична Система

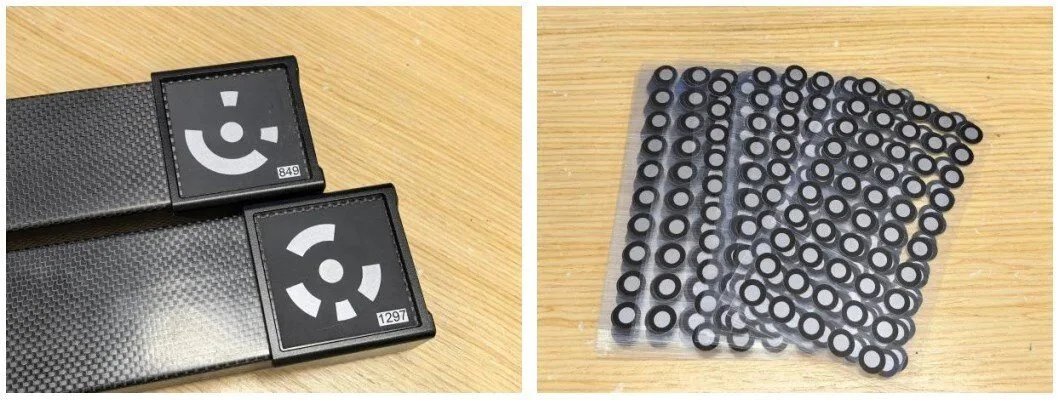

При традиционната индустриална фотограметрия кодирани цели и маркери се поставят върху и около повърхността на обекта. Камери с висока резолюция заснемат обекта от различни ъгли и позиции, създавайки серия от снимки. След това тези снимки се импортират в софтуер, който автоматично изчислява пространствените позиции на кодираните цели и маркери. Получените файлове с данни могат да бъдат импортирани в софтуер за 3D събиране на данни, осигурявайки пълни 3D данни.

Недостатъци

• Множество ъгли и изисквания за снимки: Изисква потребителите да стоят под множество ъгли около големи части и да правят многобройни снимки от фиксирани точки.

• Висока крива на обучение: Необходимо е операторите да имат богат опит, за да се гарантира стабилна точност.

• Сложна настройка на кодирани цели: Традиционните фотограметрични системи изискват кодиращи точки за определяне на триизмерните пространствени връзки. Процесът на подреждане на кодиращи точки е сложен, а по-големите обекти изискват повече кодиращи точки, което отнема време.

Патентована Видео Фотограметрия (VPG) на SHINING 3D

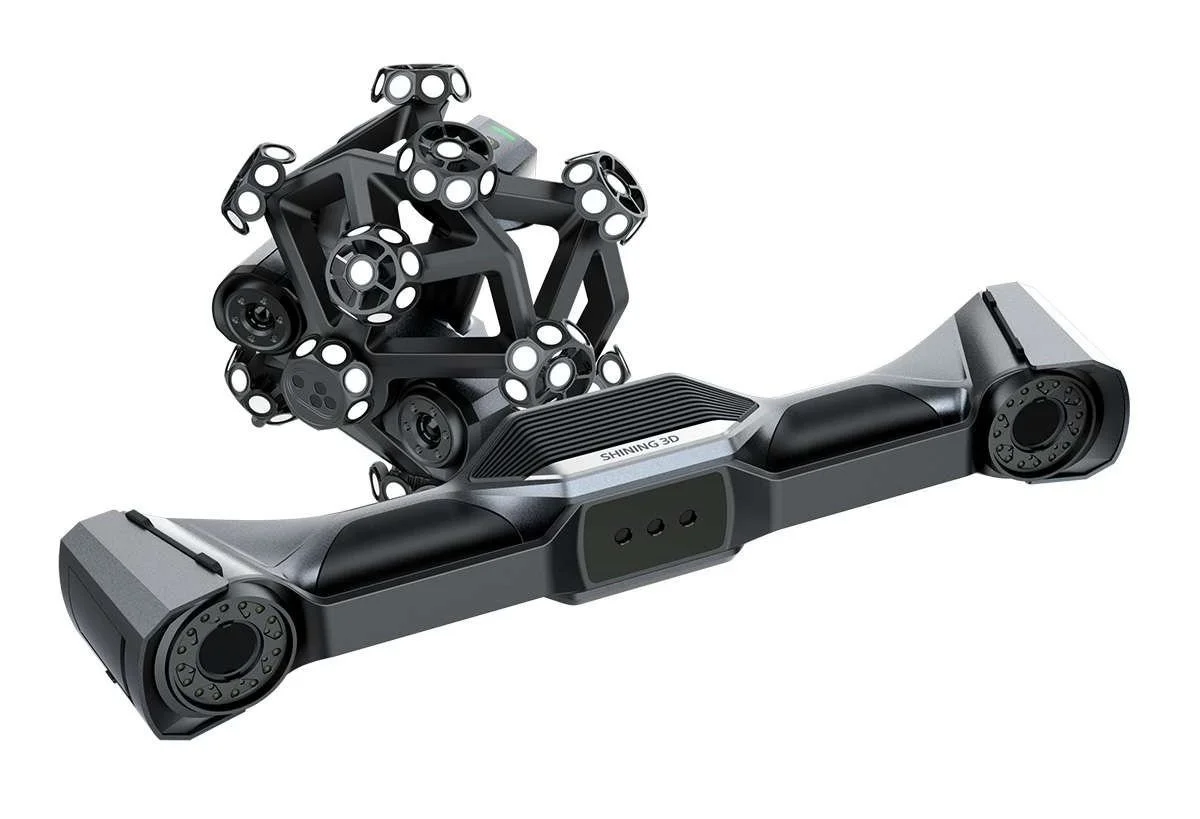

Различна от традиционните фотограметрични методи, патентованата технология за видео фотограметрия (VPG) на SHINING 3D елиминира използването на кодирани цели, намалявайки времето за подготовка с поне половината, като същевременно поддържа същото високо ниво на обемна точност. FreeScan UE Pro2, FreeScan Trio, FreeScan Trak ProW и FreeScan Trak Nova разполагат с тази усъвършенствана вградена технология за видео-базирана фотограметрия. Чрез замяната на камерите с висока резолюция с високопрецизни ръчни 3D скенери и интегрирането на фотограметрични скали, тези модели опростяват процеса. Те елиминират необходимостта от подреждане на кодиращи точки и използват мощни алгоритми за бързо установяване на пространственото положение на целевите рамки в голям мащаб. Този подход ефективно управлява глобалната точност на 3D сканирането на големи обекти.

Как се Използва Видео Фотограметрия (VPG)

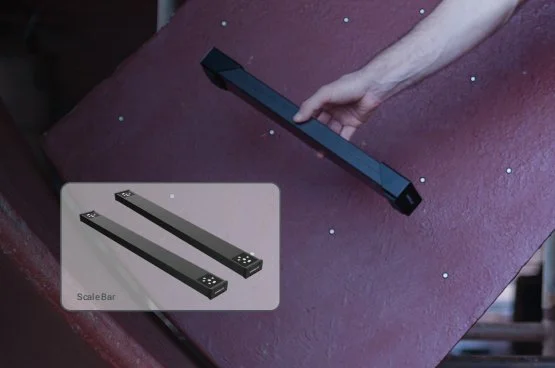

За да заснемете точни мрежести данни с ръчен 3D скенер, първо направете снимки под множество ъгли на добре калибрирани скали, разположени около обекта. Софтуерът за сканиране ще открие маркери и кодирани цели върху скалите, използвайки ги за осигуряване на обща точност при сканиране на големи обекти. Вземете FreeScan UE Pro2 като пример, който има интегрирана функция за видео фотограметрия (VPG). Без използването на кодирани точки, точни резултати от измерванията могат да бъдат ефективно получени в режим на фотограметрия, с обемна точност от 0,02 + 0,015 mm/m. Видеото по-долу демонстрира пълния работен процес.

Предимства на Иновативната Видео Фотограметрия (VPG)

• Контрол на глобалната точност: 3D сканиращото оборудване се отличава с интегриран дизайн с вградена функция за видео фотограметрия, което го прави универсално и адаптивно към различни форми на обекти. То ефективно контролира глобалната точност на 3D данни за големи детайли.

• Ефективно, стабилно и лесно за използване: Използвайки непрекъснато заснемане под пълен ъгъл, няма нужда от заснемане от фиксирани точки под определени ъгли. Процесът на измерване е лесен, което позволява дори на начинаещи да заснемат всички ъгли и да поддържат стабилна точност.

• Показване на данни в реално време: Резултатите се показват чрез видео стрийминг в реално време, осигурявайки висока видимост. Липсващите ъгли могат бързо да бъдат допълнени, за да се гарантира общата точност на размерите.

• Удобна и гъвкава работа: Със силна адаптивност към околната среда, оборудването може да извършва видео фотограметрия (VPG) на супер-големи и тежки детайли, без да е необходимо да се преместват на открито.

Заключение

Високопрецизната 3D сканираща технология на SHINING 3D, комбинирана с вградена видео фотограметрия (VPG), предлага точно и ефективно оптично измервателно решение, дълбоко внедрено в индустриалния производствен сектор. Тази усъвършенствана технология, налична в модели като FreeScan UE Pro2, FreeScan Trio, FreeScan Trak ProW и FreeScan Trak Nova, поддържа всеки етап от производството. Тя помага на компаниите да ускорят разработването на продукти, да повишат ефективността на производството и да подобрят качеството на продуктите, което води до по-прецизни производствени процеси
