инспектирайте в движение
FreeScan Omni предефинира ръчната 3D метрология с възможността си за проверка директно в скенера и безжичния, самостоятелен дизайн. От проверки на производствения участък до измервания в метрологичната лаборатория и работа на терен в движение, FreeScan Omni осигурява постоянна производителност, където и да е необходимо.
FreeScan Omni Series е първата в индустрията безжична, самостоятелна, сертифицирана метрологична платформа за 3D сканиране. Изградена с вграден компютър и мащабируема архитектура, тя позволява високопроизводително сканиране и инспектиране директно на устройството, като същевременно осигурява възможност за гъвкаво допълване за бъдещи приложения.

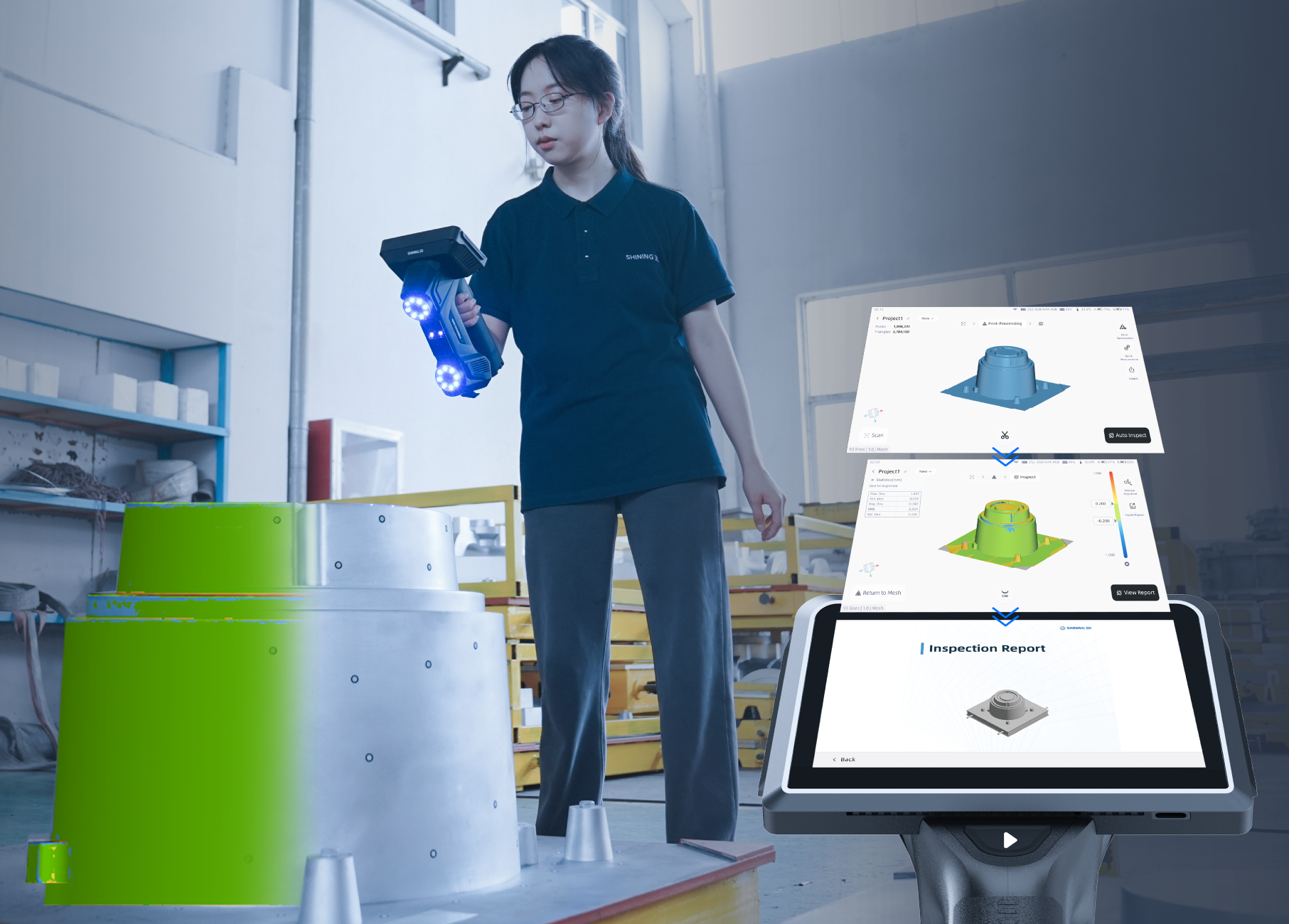

Метрологичен клас инспекция директно на скенера
От сканиране и създаване на мрежа до проверка и отчитане, всяка стъпка се изпълнява безпроблемно директно на скенера. С предварително зададени шаблони и интуитивен интерфейс, служителите на първа линия могат лесно да сканират детайла и да получат незабавни, последователни отчети, което прави контрола на качеството ефективен и широко приложим.
Вграден софтуер, сертифициран от PTB
Автоматизирана и интуитивна проверка
Лесно изготвяне на отчети и експорт.

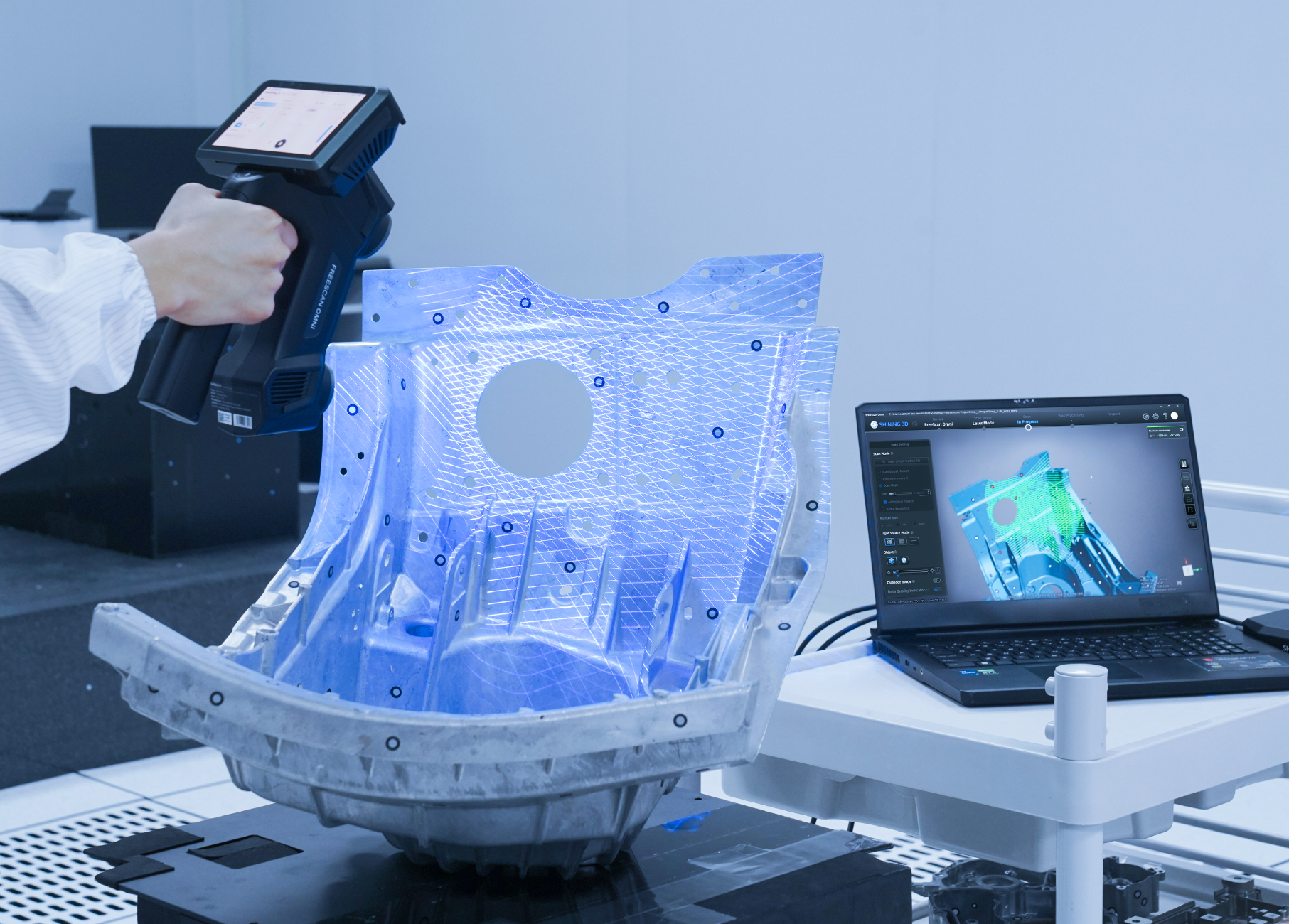

разработен за контрол на качеството на работната площадка
Сертифицирана метрологична точност: Проверена съгласно VDI/VDE 2634 Част 3 и съобразена с техническите стандарти ISO 10360, гарантираща последователни, проследими резултати от измерванията (0,02 + 0,03 mm/m) на място във всякаква работна среда.
Високоскоростен процесор: Задвижвана от високопроизводителен процесор, серията FreeScan Omni разполага с модул за периферни изчисления за бързо 3D сканиране и обработка на данни, което значително подобрява ефективността на работния процес.
Видео фотограметрия (VPG)
FreeScan Omni разполага с патентованата от SHINING 3D технология за видеофотограметрия (VPG), която елиминира необходимостта от кодирани маркери. Чрез интегрирането на фотограметричната технология с калибрационна шина, тя позволява проверка на маркерите в реално време чрез видеозапис. Това гарантира постоянна обемна точност и оптимизира процеса на настройка за ефективно сканиране на големи обекти.

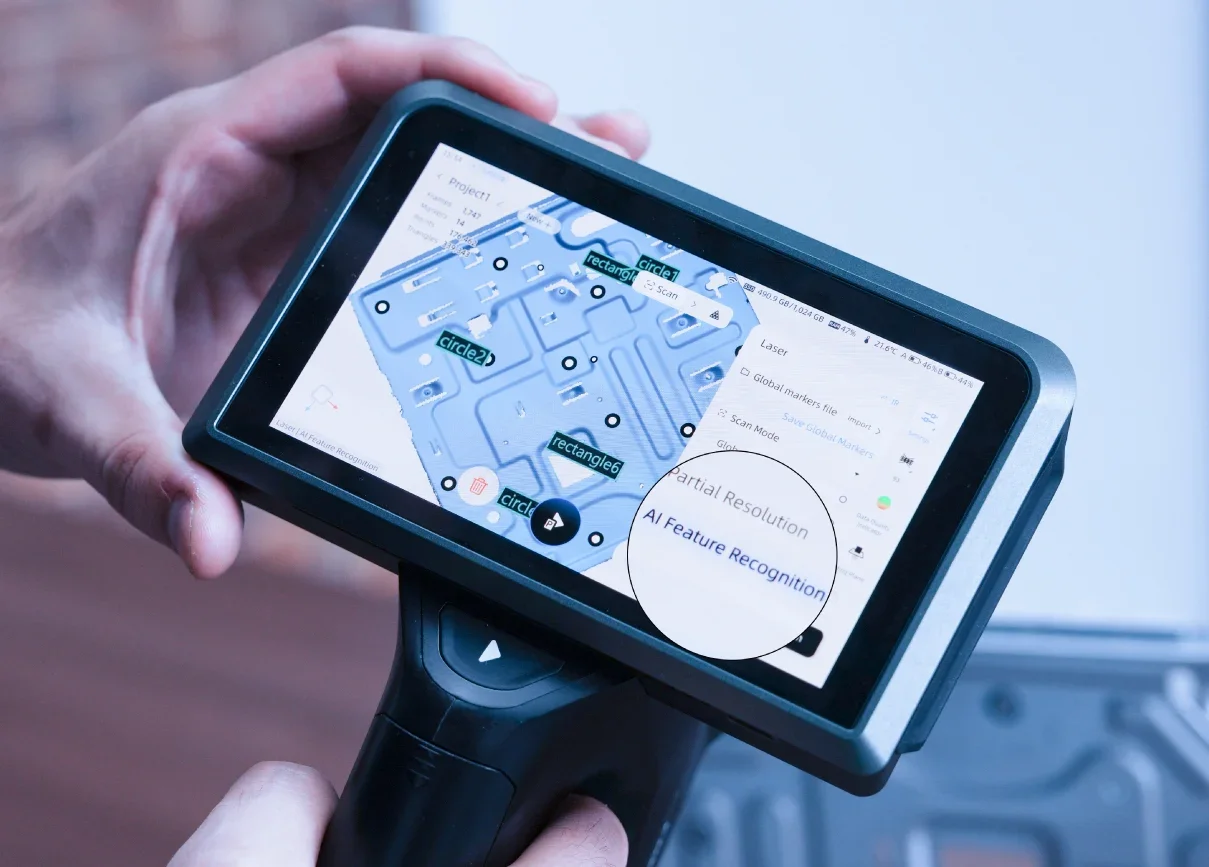

AI разпознаване на характеристики
Интелигентното откриване на контури осигурява бързо и прецизно измерване на кръгли отвори, правоъгълни отвори и канали, гарантирайки висококачествено и високоточно събиране на данни.

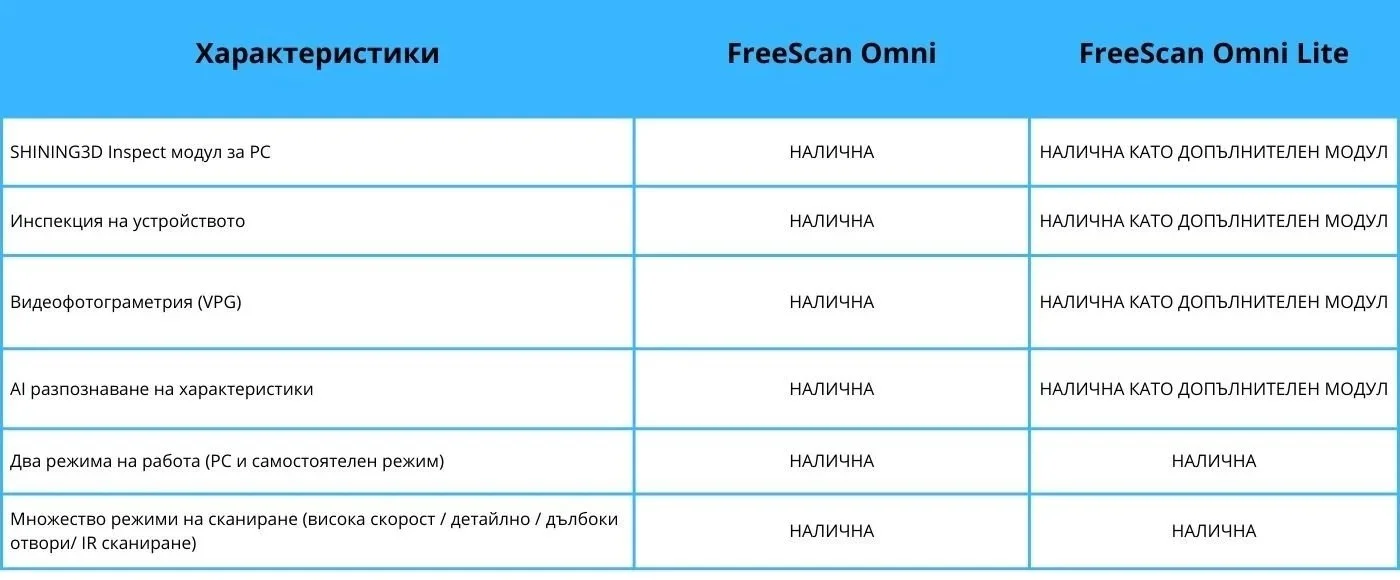

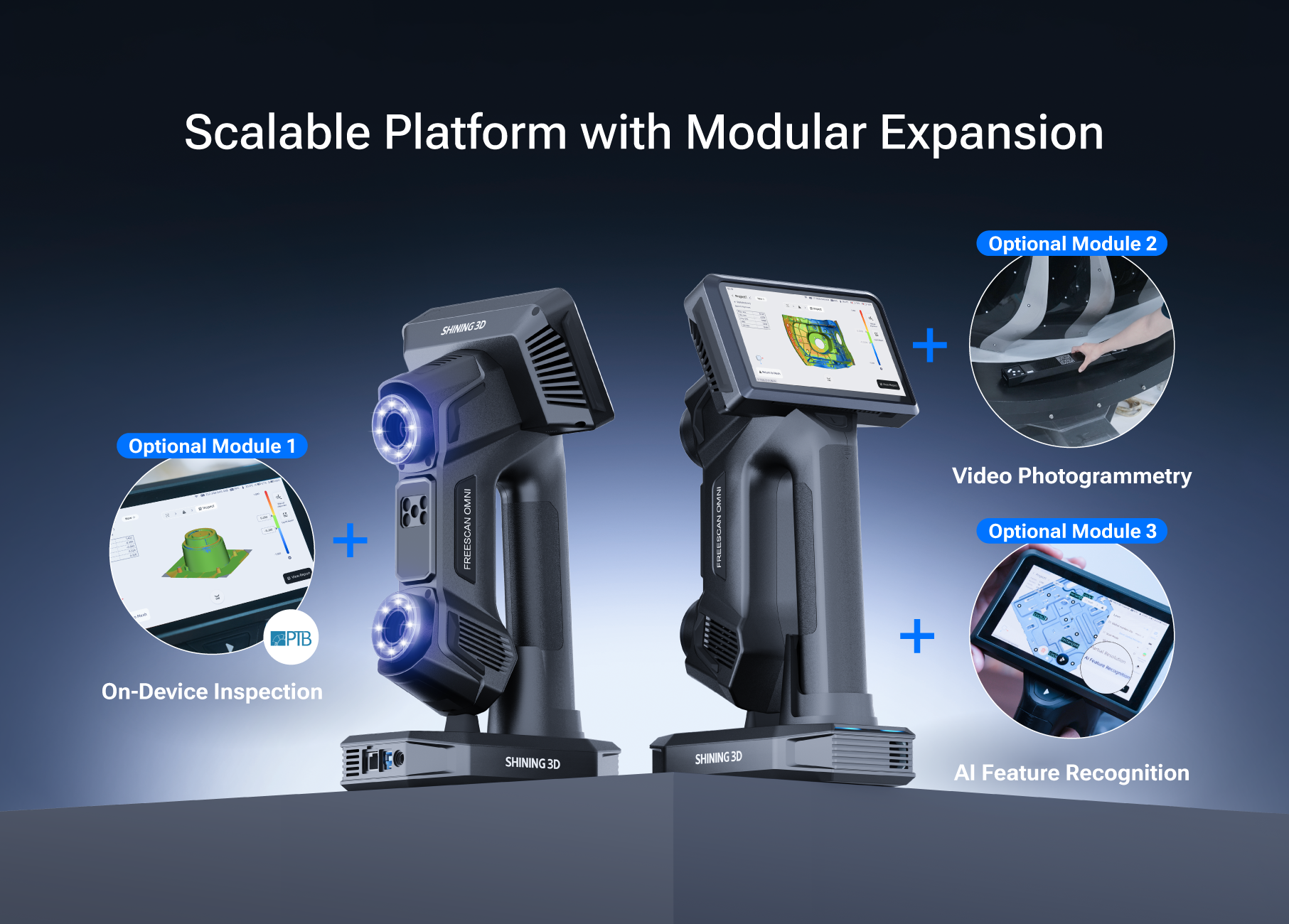

Възможност за надграждане според вашите нужди
FreeScan Omni е напълно интегрирано решение за сканиране и инспекция директно на устройството. То позволява изпълнението на целия процес — от сканирането през инспекцията до изготвянето на отчет — в една единствена флагманска конфигурация.
FreeScan Omni Lite стъпва на същата хардуерна основа като FreeScan Omni, като осигурява сертифицирана точност и високопроизводително сканиране. При необходимост от разширяване на работните задачи, функционалността на FreeScan Omni Lite може да бъде надградена чрез специализирани модули.

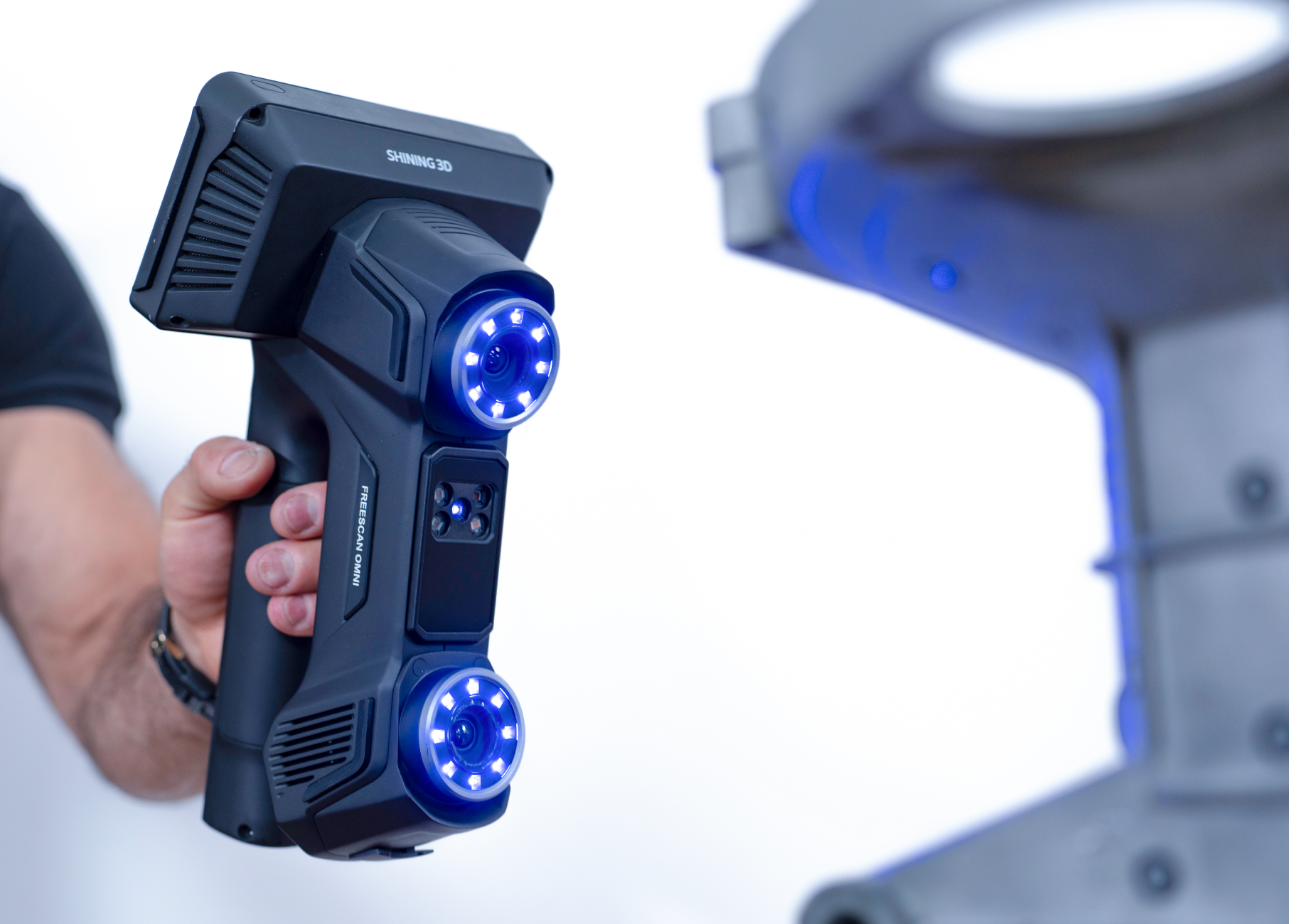

Мощност без ограничения
FreeScan Omni предлага напълно безжично използване, без захранващи кабели и кабели за данни. Сканирането, обработката и проверката се извършват изцяло на устройството. Сменяемите батерии позволяват безпроблемна подмяна без прекъсване на работата.
Няколко режима на сканиране за промишлена употреба
Режим на високоскоростно сканиране с 93 лазерни линии за цялостно сканиране
Режим на детайлно сканиране с 25 успоредни лазерни линии
Режим на сканиране на дълбоки отвори с 1 лазерна линия
Режим на бързо сканиране с инфрачервени лъчи за бързо сканиране без маркери

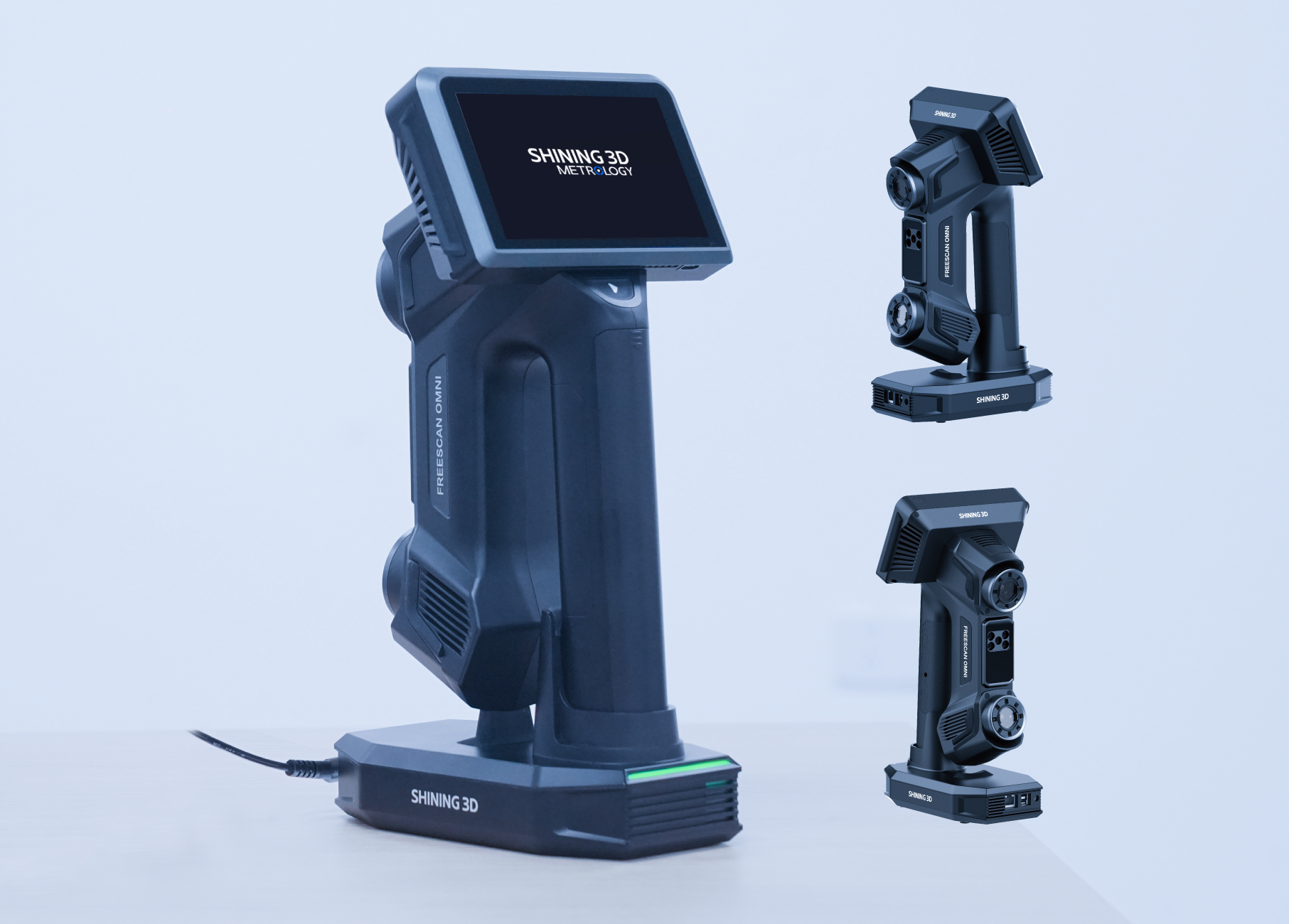

Захранване и Wi-Fi в една докинг станция
Бързо зареждане — винаги готов за работа.
Автоматична настройка на мрежата — просто поставете устройството в докинг станцията, за да се свържете.
Сертифицирана метрологична точност
Проверени стандарти: Строги тестове за приемане, базирани на VDI/VDE 2634 и ISO 10360.

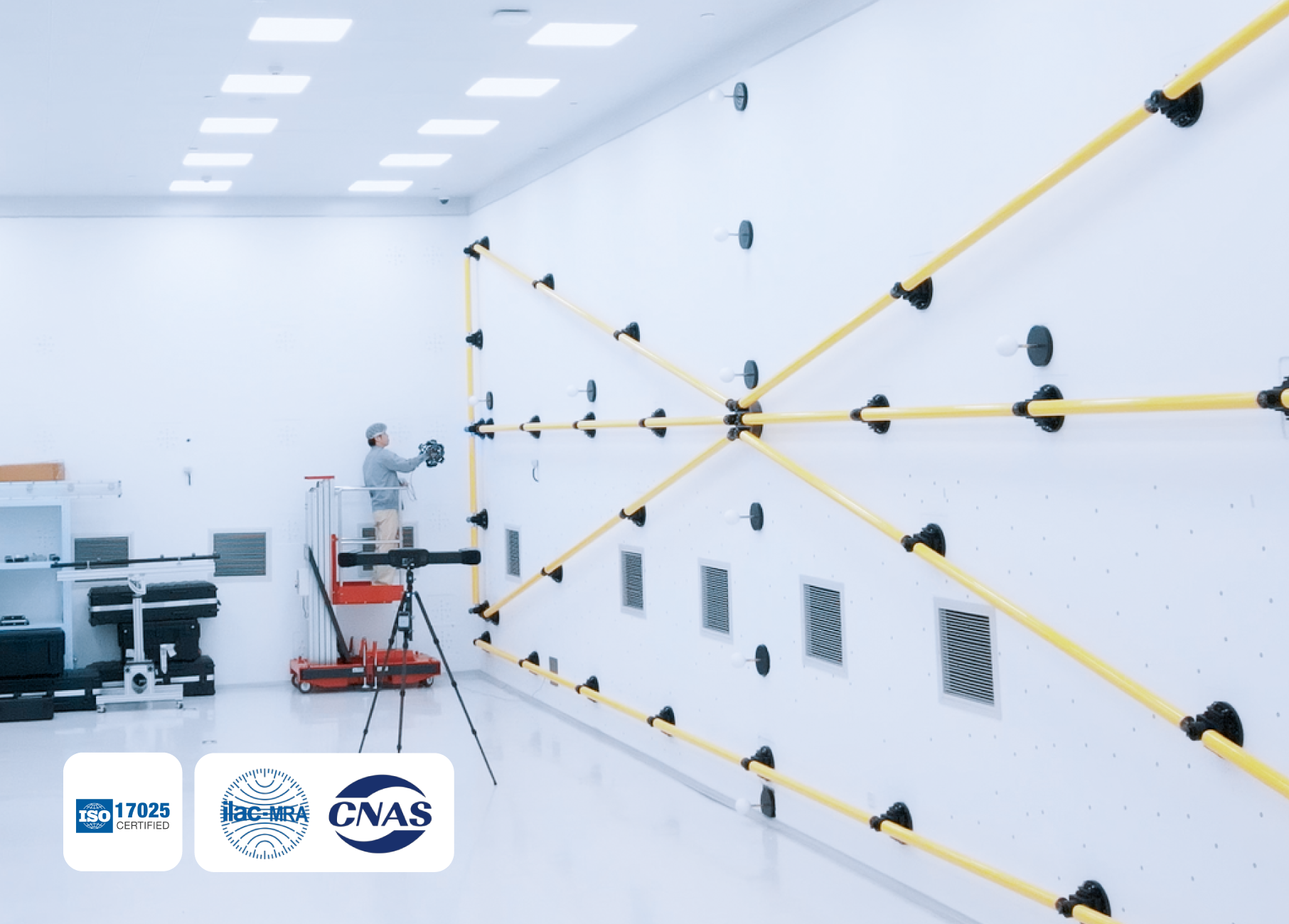

Акредитирана лаборатория: Калибрирана в нашата лаборатория за точност ISO/IEC 17025.
Пълна проследимост: Нашата интегрирана система за контрол гарантира, че всяко измерване е проследимо на международно ниво.
Глобална поддръжка от Shining 3D
В SHINING 3D не просто предоставят устройства – те доставят персонализирани решения, глобална поддръжка и ангажираност към вашия успех. От интуитивни инструменти до калибрирана точност, те са тук, за да улеснят Вашата работата .
Спецификация
Високоскоростно сканиране - 93 лазерни линии | VCSEL
Детайлно сканиране - 25 успоредни лазерни линии
Сканиране на дълбоки отвори - 1 лазерна линия
Видеофотограметрия/VPG/ - поддържа се, не се изискват кодирани маркери
Точност - 0,02 mm
Обемна точност - 0,02 + 0,03 mm/m
Обемна точност на разширение с VPG - 0,02 + 0,015 mm/m
Скорост на сканиране - 7 619 000 точки/сек.
Разделителна способност - 0,01 - 10 mm
Макс. FOV - Лазер: 580 x 650 mm; IR: 1205 x 1104 mm
Свързване - Безжичен и кабелен режим
Дълбочина на полето - 830 mm (170 ~ 1000 mm)
Нетно тегло - ≤1,1 kg
Тест за приемане - VDI/VDE 2634 Част 3 (сертифициран в сертифицирана лаборатория за точност по ISO 17025)
Сертификати - CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
Какво можете да постигнете с нашите скенери
Открийте, как интегрирането на нашите скенери във вашия работен процес може да повиши ефективността и да ви помогне да постигнете забележителни резултати.
Автомобилна индустрия
Серията FreeScan Omni е проектирана с изключителна адаптивност, като се справя безпроблемно с широк спектър от повърхности, включително силно светлоотразителни и черни детайли. Усъвършенстваният инфрачервен (IR) режим допълнително повишава гъвкавостта, позволявайки сканиране без маркери, което прави решението изключително универсално.
Строителна механизация
Проектирана за работа в тежки условия, серията FreeScan Omni се отличава при приложения в строителната механизация. Тя осигурява високопрецизно, автономно сканиране на сложни структурни компоненти, като повишава ефективността и точността директно на работната площадка.
Енергетика и тежка промишленост
Освободен от кабели и лаптопи, този универсален скенер позволява лесна мобилност между различните работни зони. Оборудван с 5,5-инчов сензорен екран и акумулаторни батерии, той осигурява оптимизиран и удобен за потребителя процес на сканиране на място (onsite).
Общо машиностроене
В сектора на общото машиностроене серията FreeScan Omni позволява прецизно и самостоятелно сканиране на сложни машинни детайли. Това оптимизира контрола на качеството и ускорява процесите по обратно инженерство (reverse engineering), като всичко това се случва без нужда от външни кабели или компютри.
Свържете се с нас при нужда от повече информация
Често задавани въпроси
Колко дълъг е животът на батерията на FreeScan Omni?
FreeScan Omni изисква 4 батерии за работа. Всяка опаковка включва 8 презареждаеми батерии, което позволява непрекъснато сканиране до 1 час на комплект. Благодарение на дизайна на батериите, които могат да се сменят без изключване на устройството, можете да ги замените, без да спирате работата на устройството, което позволява непрекъснато сканиране.
Как се поддържа висока точност при сканиране на големи обекти?
FreeScan Omni се доставя с валидирана скала в комплекта, която е интегрирана с технологията за видеофотограметрия SHINING 3D за проверка на маркерите в реално време, която може да се използва многократно, за да се подобри общата точност при сканиране на големи обекти.
Поддържа ли се и актуализира ли се модулът SHINING3D Inspect постоянно след закупуването на Omni?
Да, SHINING 3D ще поддържа и актуализира непрекъснато софтуера SHINING 3D Inspect и ще добавя нови функции и подобрения, за да гарантира, че софтуерът остава мощен и актуален. Всички клиенти на FreeScan Omni ще получават тези актуализации.
Скенерът сертифициран ли е или отговаря ли на стандартите?
Да. Скенерът предоставя доклади за проверка и сертификати за калибриране, които отговарят на международни стандарти като VDI/VDE 2634 и ISO 10360 (в зависимост от действителните издадени сертификати). Всички процедури по калибриране и проверка се извършват в акредитираната лаборатория за точност на SHINING 3D, която работи в съответствие с изискванията на ISO/IEC 17025.
Поддържа ли продуктът безжична връзка?
Да. Скенерът разполага с модули за безжична трансмисия, което намалява кабелното окабеляване на място и повишава гъвкавостта при мобилни измервания.
Безжичната връзка влияе ли на точността?
Не. Безжичната връзка се занимава само с предаването на данни и не влияе на точността.
Какви източници на светлина използва този 3D скенер за събиране на данни?
FreeScan Omni поддържа син лазер и IR VCSEL за събиране на данни.
Син лазер: Ниска чувствителност към околната светлина и отразяващата способност на повърхността. Подходящ е за индустриални инспекции и приложения, изискващи висока точност.
IR VCSEL: ефективен за големи обекти, инфрачервената светлина остава невидима по време на сканирането, което позволява комфортно сканиране на лицето или тялото.
