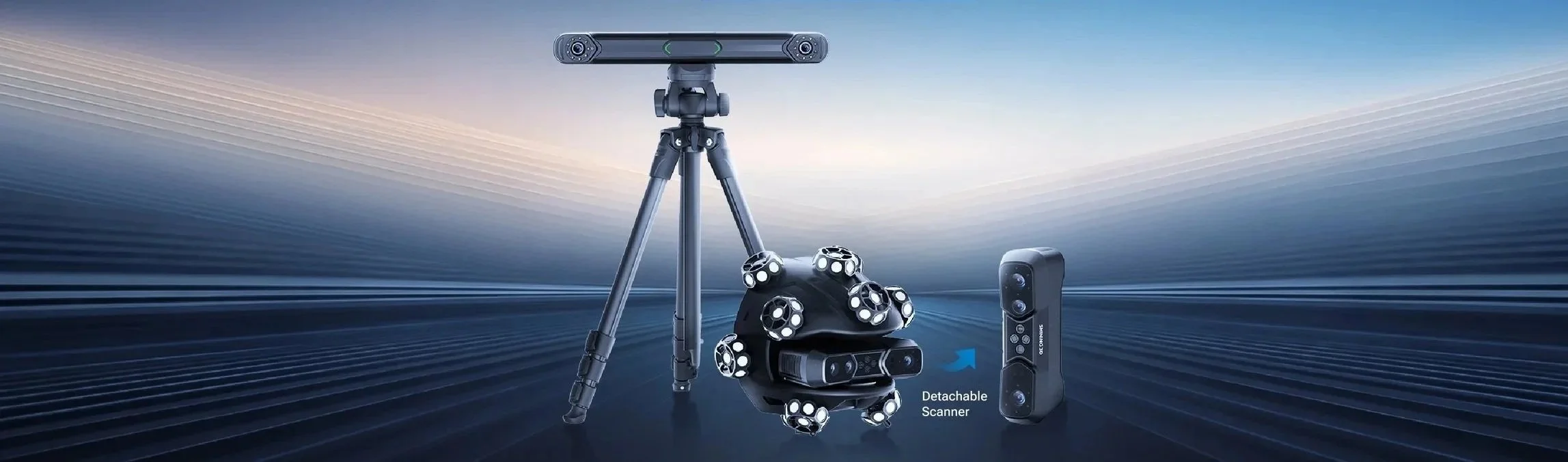

Какво представлява EinScan Trak?
EinScan Trak е първата в света безжична система за проследяване с двойна технология, която не изисква маркери, и предлага преносимо, професионално решение за 3D дигитализация, предназначено за реверсивно инженерство, опазване на културното наследство, персонализиране на автомобили и дигитализация на големи обекти.

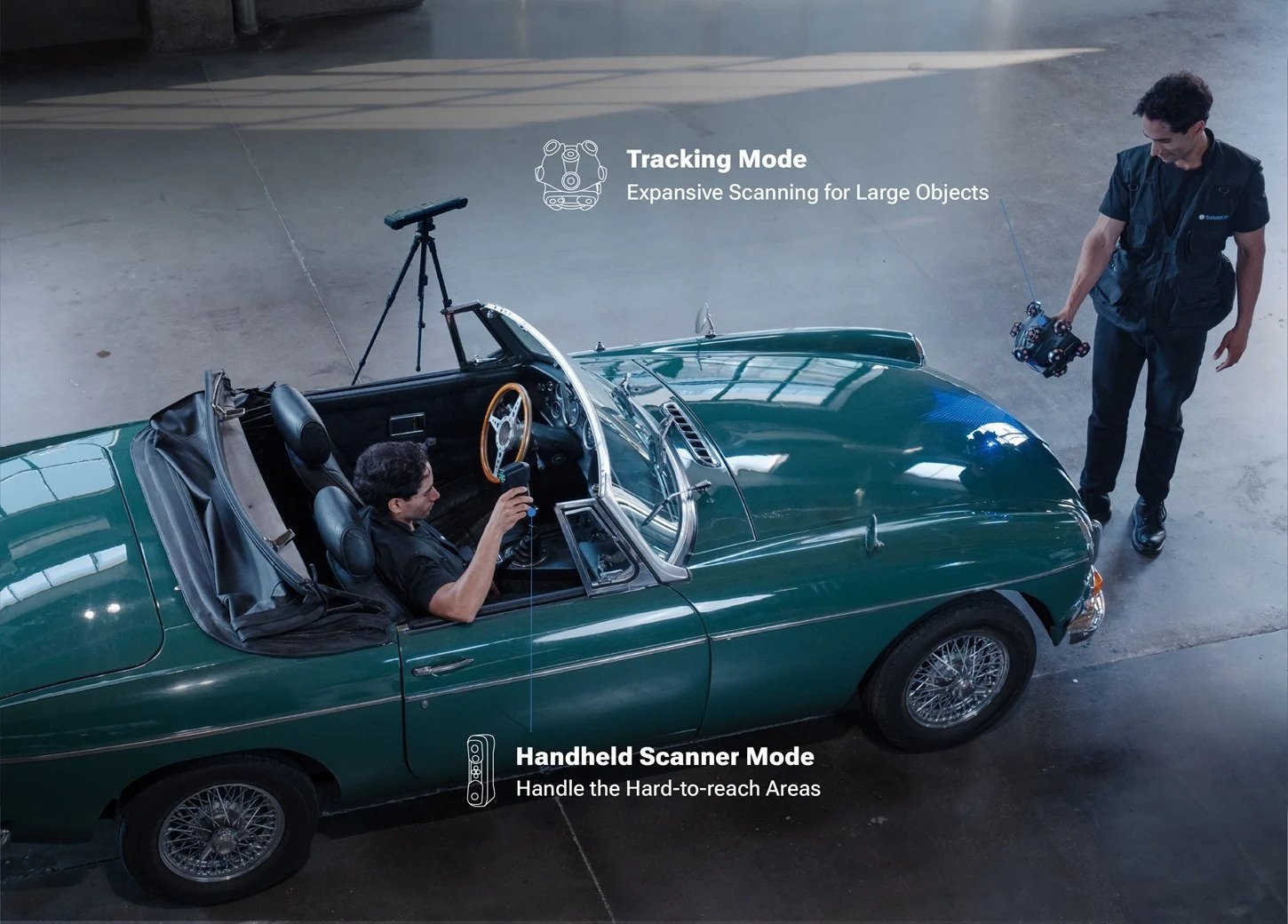

Една система, два режима на 3D сканиране
Изберете подходящата конфигурация за вашите приложения – с възможност за отделяне, лесна за калибриране и готова за работа с едно движение. Осигурява безпроблемно превключване и гъвкаво съчетаване на режима за проследяване и режима на ръчния скенер, като поддържа настройка в реално време по време на сканиране и обединяване на резолюцията между режимите.
3D сканиране без кабели, по-висока ефективност

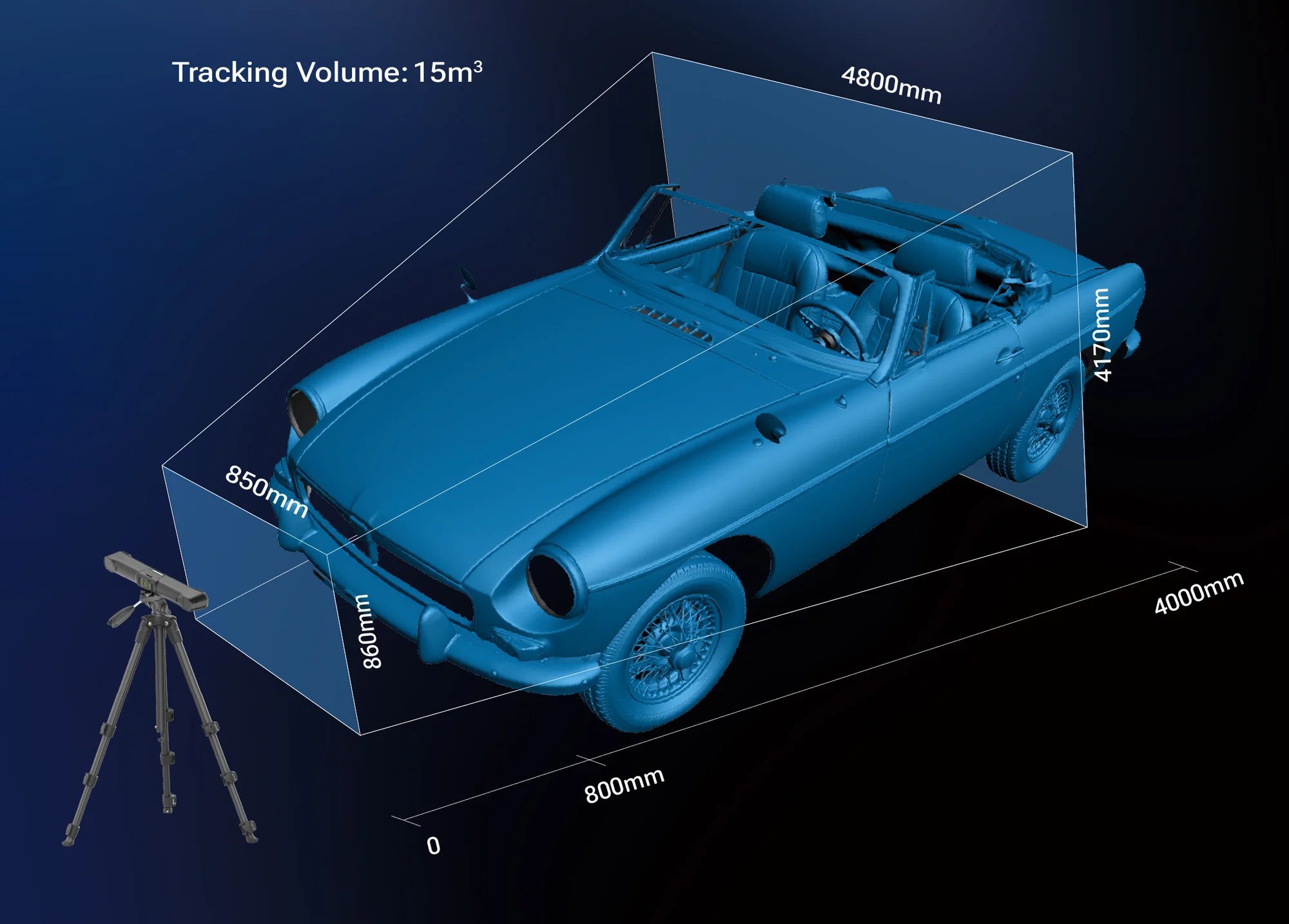

Оборудван с Wi-Fi 6 модул, който поддържа безжично сканиране. Свързва се чрез независима LAN връзка и се свързва автоматично при стартиране. Насладете се на изключително голям обем на сканиране от 15 м³, който ви дава повече свобода да се движите, да заснемате и да творите с по-висока ефективност.
*Необходим е рутер, който е включен в стандартната комплектация.

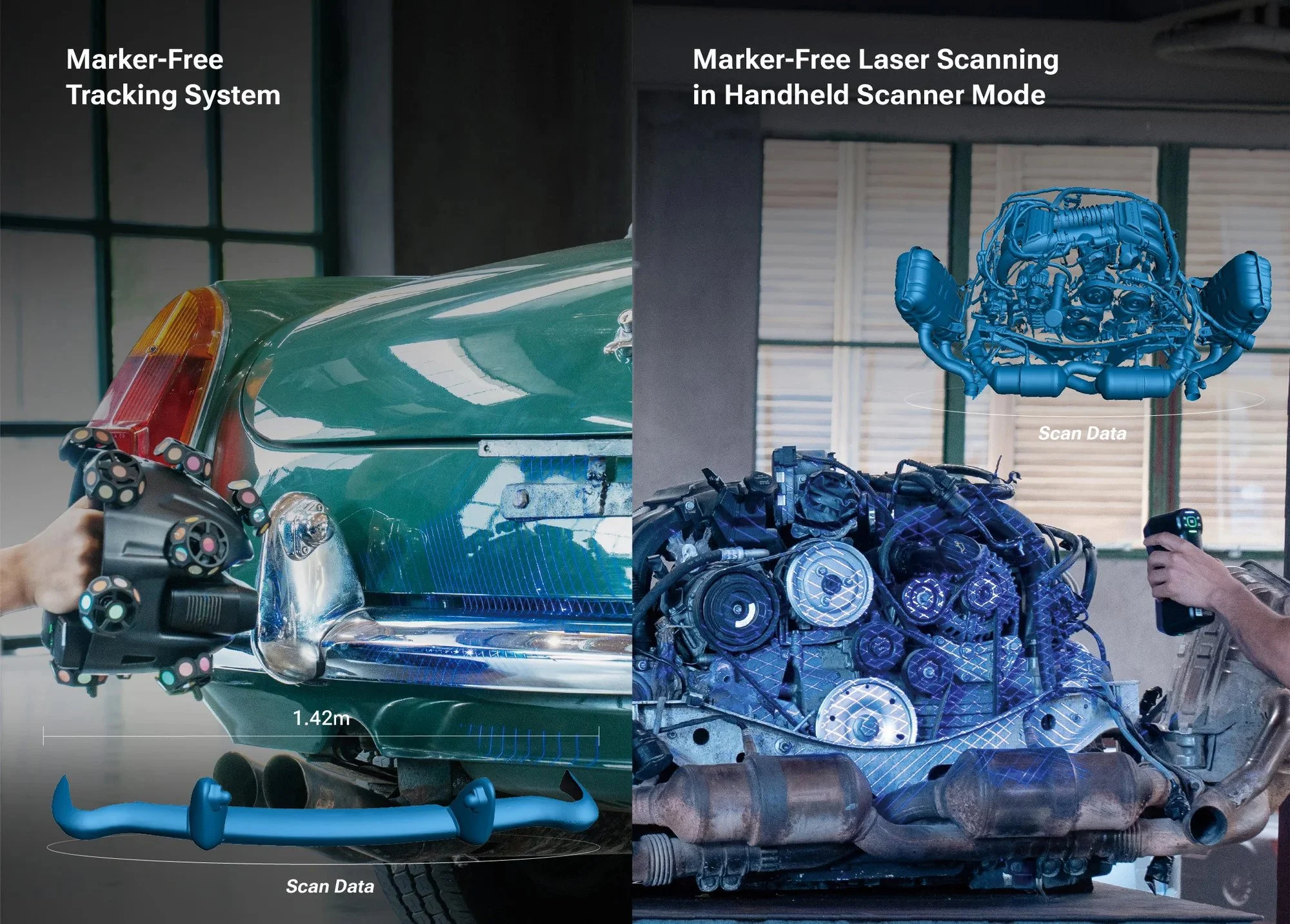

3D сканиране без маркери при всякакви условия
Система за проследяване без маркери: EinScan Trak разполага с вградени ретрорефлективни маркери върху сферичния си сканиращ модул, което позволява на безжичния тракер да следи с висока точност позицията на скенера в реално време.
Лазерно сканиране без маркери в режим на ръчен скенер: При повърхности с много детайли режимът на ръчен скенер осигурява плавно сканиране без маркери.

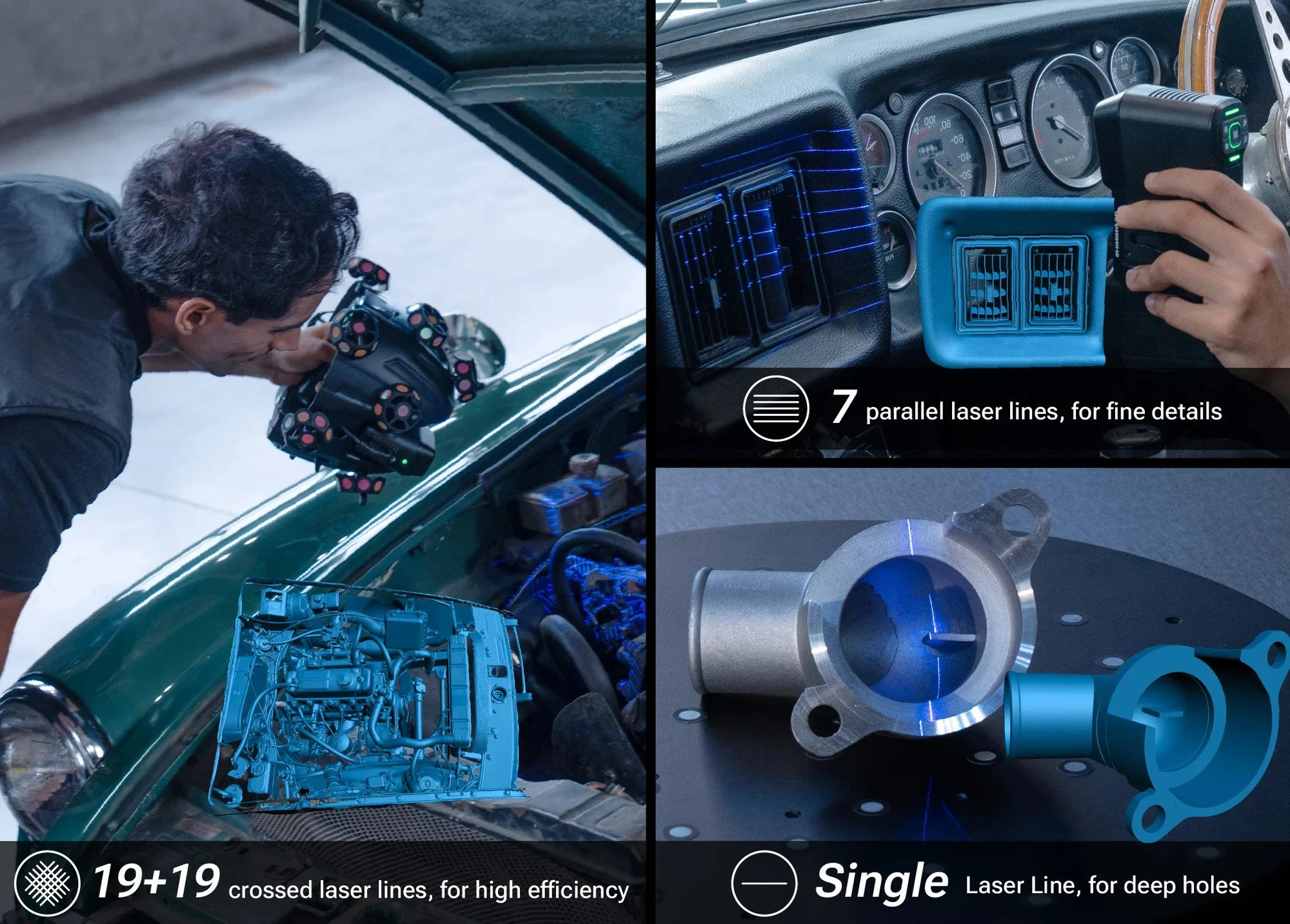

Три режима на сканиране за различни потребности
19+19 пресичащи се лазерни линии събират бързо висококачествени данни от големи обекти, като осигуряват ефективност на работния процес и гъвкавост при сканирането.
7 успоредни лазерни линии заснемат линии и остри ръбове върху автомобилни компоненти с по-голяма яснота.
Единичната лазерна линия достига по-дълбоко, за да заснеме фини детайли със съотношение диаметър-дълбочина 1:4, като поддържа приложения като обратно инженерство на превозни средства.
Приспособим към всяка задача
Идеален за различни материали
Сканира без усилие черни и отразяващи повърхности (например джанти на автомобили) без загуба на данни.
Приспособимост към различни условия
Надеждно сканиране на открито и на закрито, поддържа сканиране при силна външна светлина до 110 000 лукса.

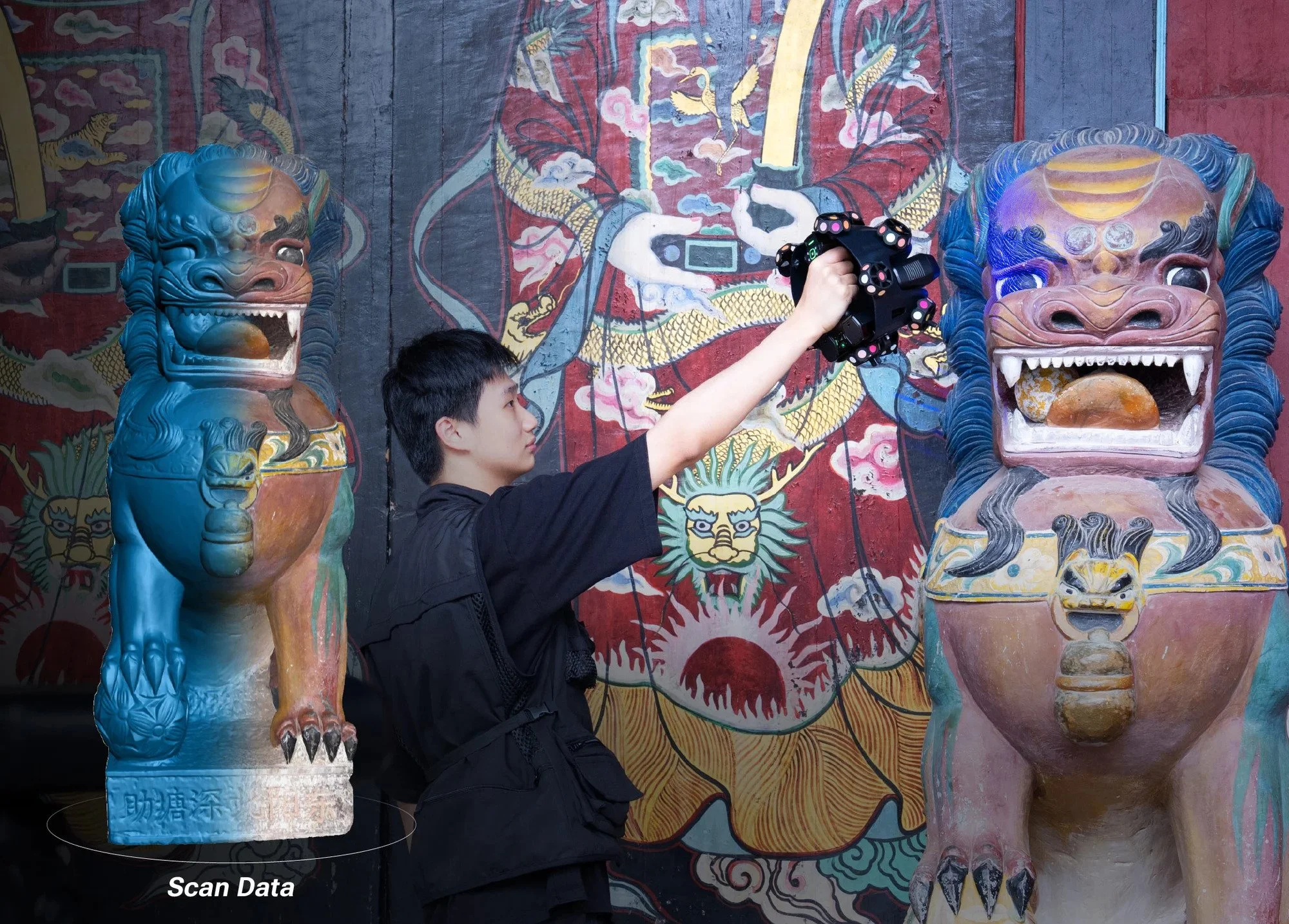

Висока разделителна способност. Реалистични цветове.
5-мегапикселовото HD сканиране на текстури прецизно улавя цветовете на обектите и детайлите на материалите. То разбива стереотипа, че 3D сканирането с лазерно проследяване е лишено от цвят, като пренася ефективността на системите за проследяване в областта на културното наследство, научните изследвания и други сфери.

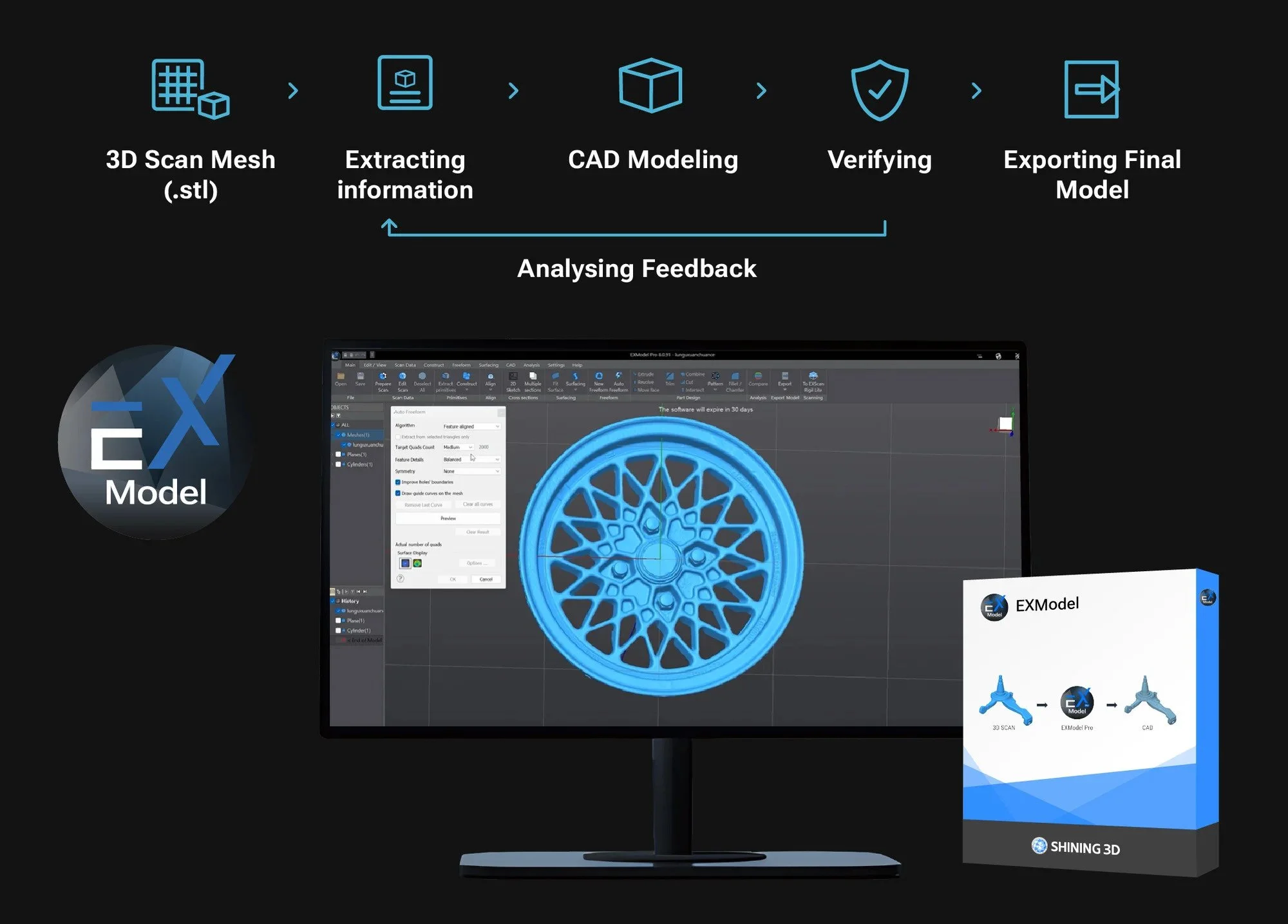

За ускоряване на реверсното инженерство
EXModel софтуерът е мощен инструмент, който улеснява CAD моделирането – от 3D сканиране до производство. Той предлага цялостен набор от инструменти, които ви позволяват да преобразувате мрежа в CAD модел с професионално качество само с няколко прости стъпки.

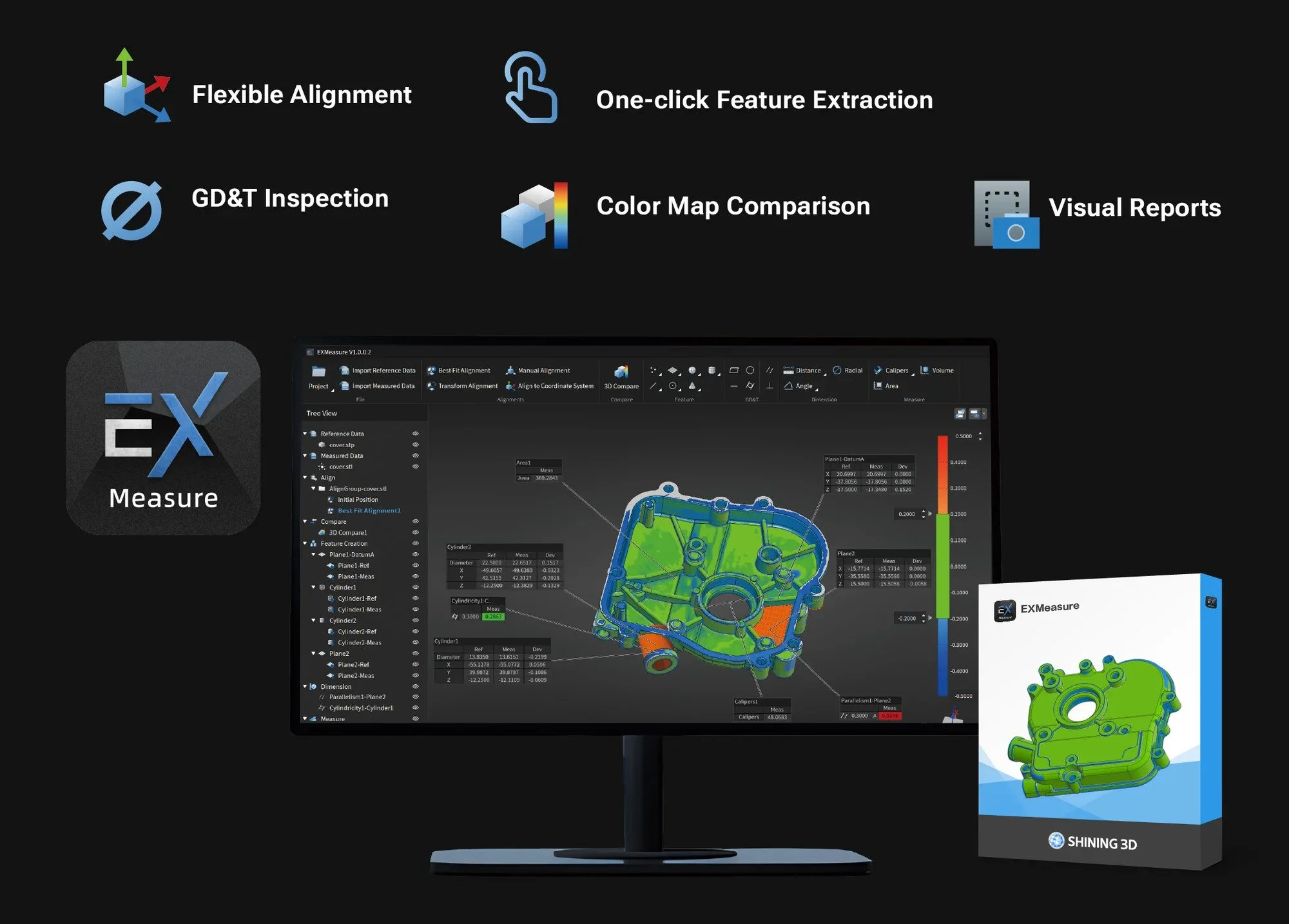

За прецизно измерване
EXMeasure е софтуер за измерване, създаден да работи безпроблемно със серията EinScan Trak, като поддържа цифров анализ на размерите – от данните от сканирането до проверката.

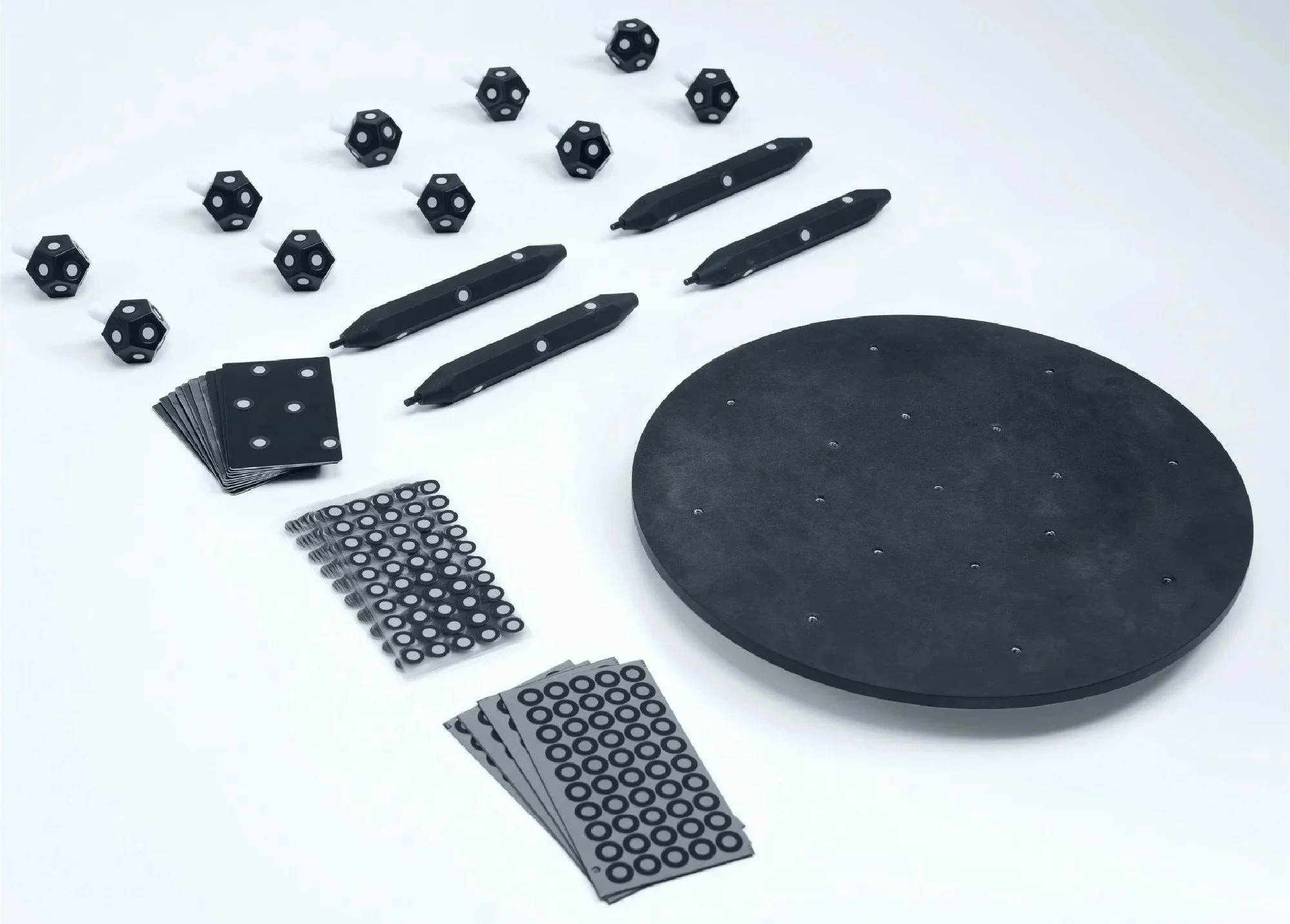

Комплект „Accessories Pro Kit“
Професионален комплект маркери, предназначен за подобряване на качеството на сканиране и стабилността на проследяването при 3D сканиране. Той включва
6 мм магнитни маркери
Самозалепващи се маркери
Карти с маркери
Колони за закрепване
Въртяща се платформа с диаметър 300 мм.
Цена на EinScan Trak
Свържете се с нас за актуална цена и конфигурация.
технически характеристики безжичен 3D скенер Einscan TrAK
Обемна точност - До 0,1 мм
Високоскоростно сканиране - налични 19 + 19 кръстосани лазерни линии
Детайлно сканиране - налични 7 успоредни лазерни линии
Сканиране на дълбоки отвори - налична единична лазерна линия
Резолюция - 0,05 - 10 мм
Скорост на сканиране - 2 630 000 т/сек
FOV /Зрително поле/ - Режим на проследяване: 4796 x 4174мм при 4000мм| Режим на ръчен скенер: 547 x 463мм при 50 мм
Нетно тегло - Тракер: 1,02 кг., Сферичен скенер: 1,46 кг, Ръчен скенер: 0,48 кг
често задавани въроси
Какво прави EinScan Trak уникален?
Той преодолява често срещаните ограничения на ръчните скенери, включително ограничения обхват на сканиране, необходимостта от маркери и зависимостта от повърхностни ориентири за непрекъснато ориентиране.
В рамките на обхвата на проследяване потребителите могат да сканират безпроблемно без маркери или повърхностни ориентири. Системата запазва и компактните размери и гъвкавостта на ръчния скенер благодарение на уникалния си режим на работа като самостоятелен скенер.
——————————————————————————————————————
Може ли скенерът да се използва самостоятелно?
Да. Ръчният скенер може да се отдели от сферичната рамка и да се използва самостоятелно, без да е необходимо повторно калибриране.
За разлика от системите, които изискват голяма и тежка рамка за насочване при самостоятелно сканиране, EinScan Trak функционира като компактен безжичен ръчен скенер. Той може да достигне до тесни места, до които системата за проследяване няма достъп, и освен това е по-удобен за сканиране на малки обекти.
———————————————————————————————————————
Какви размери на обекти може да сканира EinScan Trak?
EinScan Trak осигурява обем на проследяване до 15 м³, като лесно обхваща обекти с размерите на автомобил.

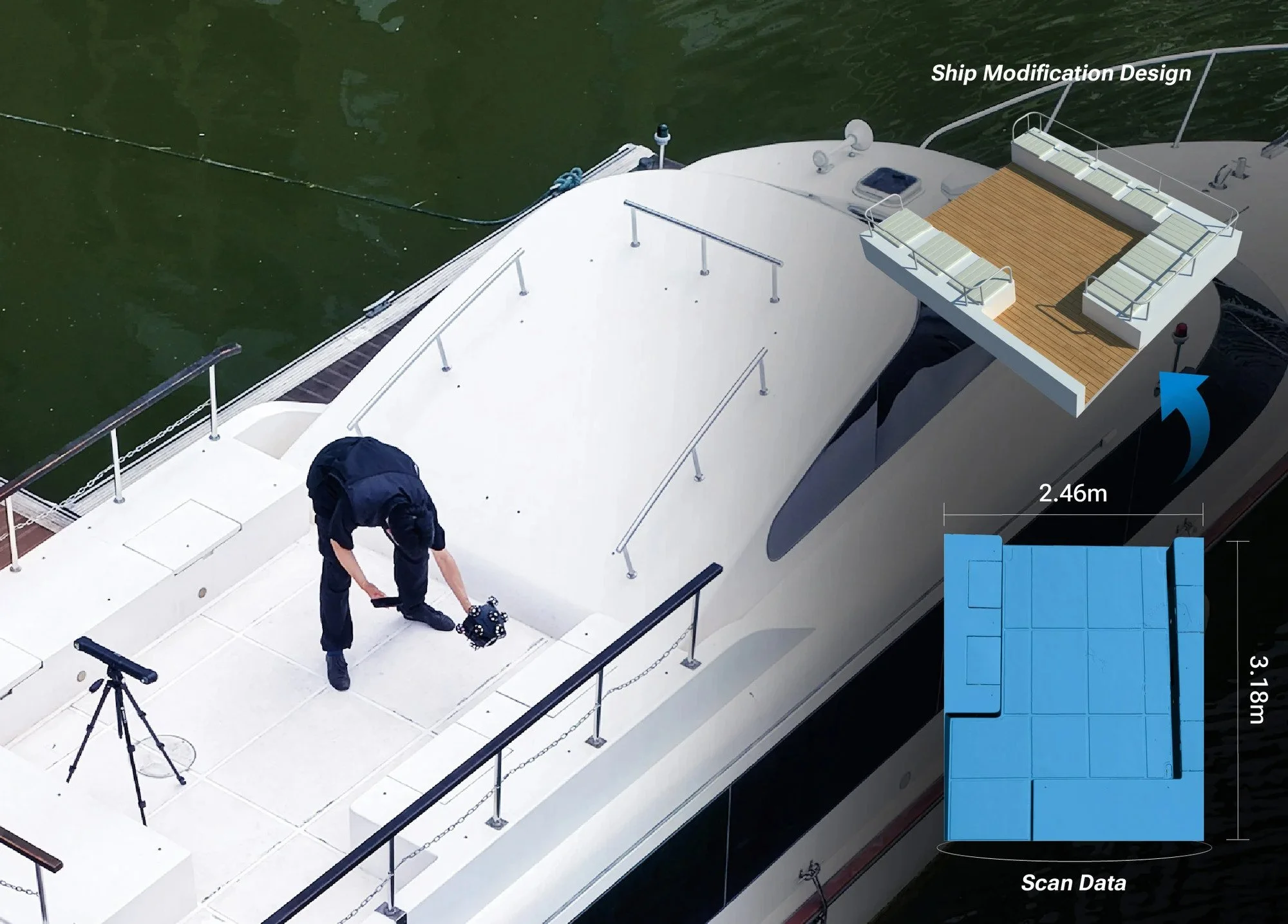

За по-големи обекти, като лодки или големи скулптури, потребителите могат да преместят тракера и да разширят зоната на сканиране чрез работен процес с преместване на станцията.
При малки обекти седемте успоредни лазерни линии осигуряват разстояние между точките до 0,05 мм и могат ясно да заснемат обекти с размер около 5 см.
———————————————————————————————————————
Имам ли все още нужда от маркери при сканирането?
Както режимът на проследяване, така и режимът на сканиране поддържат лазерно сканиране без маркери.
Маркерите могат да подобрят процеса на сканиране в две ситуации:
При големи обекти, които изискват няколко цикъла на сканиране, Global Marker или Hybrid Leapfrog могат да помогнат за поддържане на по-висока точност на ориентирането.
В режим на сканиране малките обекти или обектите с малко геометрични характеристики може да не са подходящи за ориентиране без маркери. Маркерите могат да бъдат разположени около обекта, за да се осигури стабилно проследяване.
———————————————————————————————————————
Как функционира безжичната работа и колко дълго издържа батерията?
EinScan Trak поддържа изцяло безжична работа.
Специализиран рутер свързва тракера и скенера с компютъра, като осигурява сканиране без кабели. И двете устройства се захранват от батерии и не се нуждаят от външно захранване по време на работа.
Системата осигурява до 5,5 часа автономна работа и поддържа „гореща“ замяна на отделните батерии.
———————————————————————————————————————
Какво представлява EXMeasure и как мога да го получа?
EXMeasure е професионален софтуер за измерване, предназначен за потребители, които се нуждаят от разширени функции като измерване на размери, съгласуване на координатни системи и анализ на геометричните размери и допуски.
Той поддържа и експортирането на доклади от визуални проверки.
При всяка покупка на EinScan Trak без допълнителни разходи се включва едногодишен лиценз за EXMeasure на стойност 699 щатски долара.
———————————————————————————————————————
Кои 3D файлови формати поддържа EinScan Trak?
EinScan Trak поддържа следните файлови формати:
STL/OBJ/PLY/3MF/ASC
