Точност на 3D сканирането: Какво влияе върху резултатите от измерванията?

Двама инженери могат да използват един и същ 3D скенер с метрологична точност върху една и съща детайл — и въпреки това да получат различни резултати от измерването.

Защо?

Докато точността на скенера се определя от хардуера му, точността на измерването зависи от целия работен процес на сканиране. От калибрирането и условията на околната среда до планирането на траекторията на сканиране и глобалното позициониране — всяка стъпка оказва влияние върху качеството на крайните 3D данни.

Разбирането на тези фактори е от съществено значение за постигането на надеждни резултати от проверката и за пълноценното използване на 3D скенера с метрологична точност.

Фактор 1. Калибриране

Калибрирането установява референтната точка за точно измерване. С течение на времето транспортът, ежедневната експлоатация и температурните промени могат да причинят микропремествания в оптичната система на скенера. Въпреки че тези промени могат да бъдат незабележими, те могат да повлияят на точността на измерването на ниво микрони.

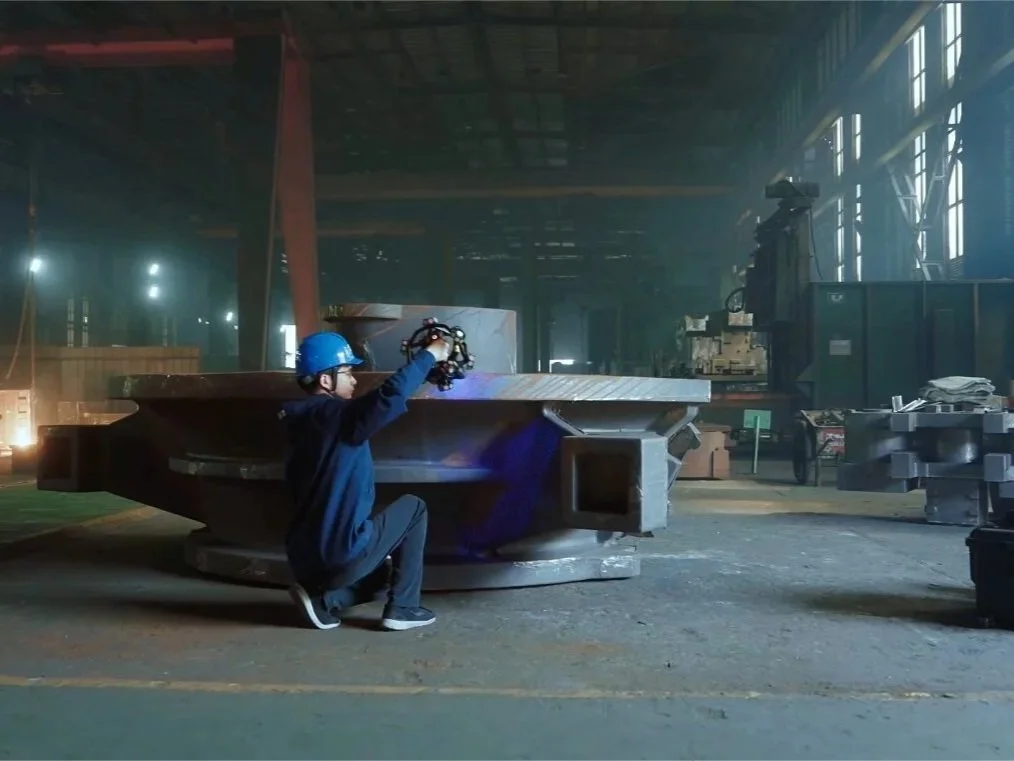

Редовното калибриране възстановява проследимостта и гарантира, че скенерът работи в рамките на определената му точност. При метрологични приложения калибрирането трябва да се извършва съгласно препоръките на производителя, особено след транспортиране или значителни промени в околната среда.

Фактор 2. Условия на околната среда

Околната среда определя качеството на данните ви. Дори най-модерният хардуер ще изпитва затруднения, ако пренебрегнете тези невидими физически променливи:

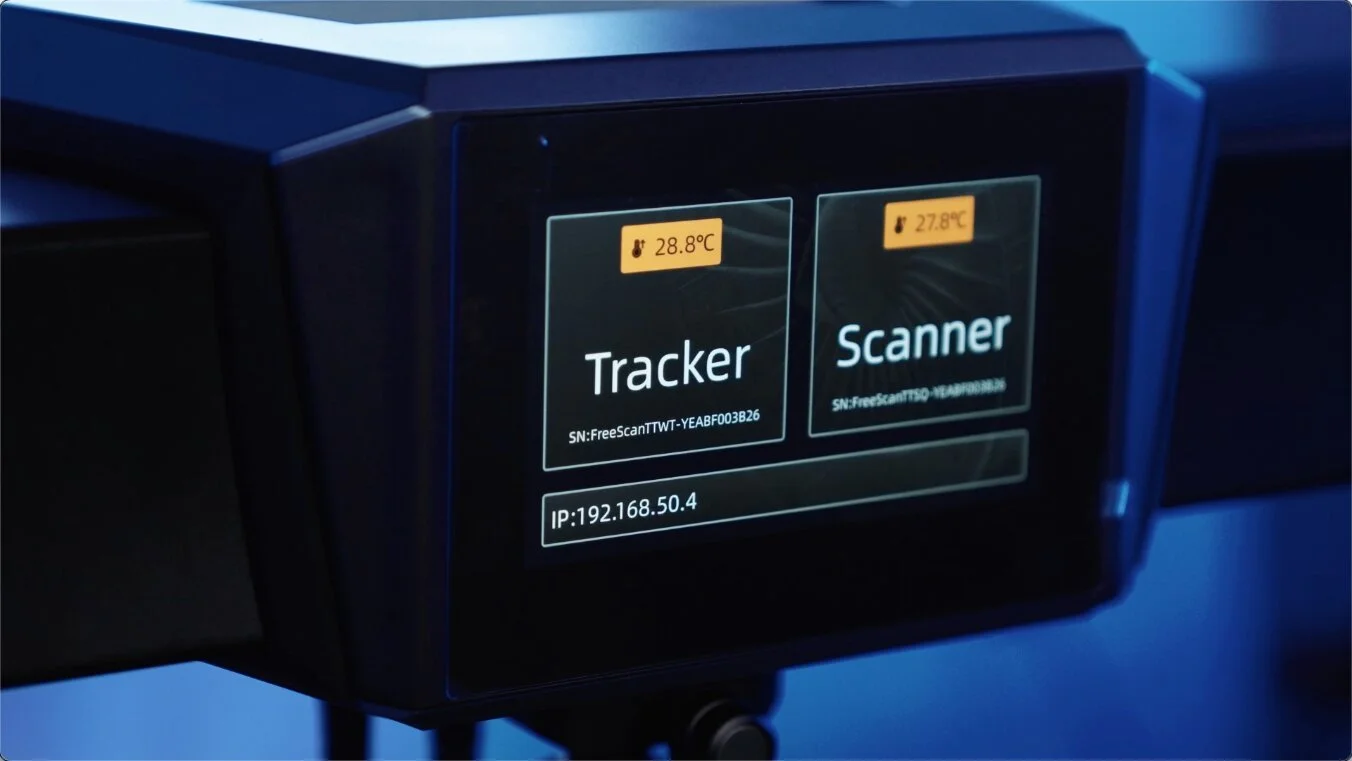

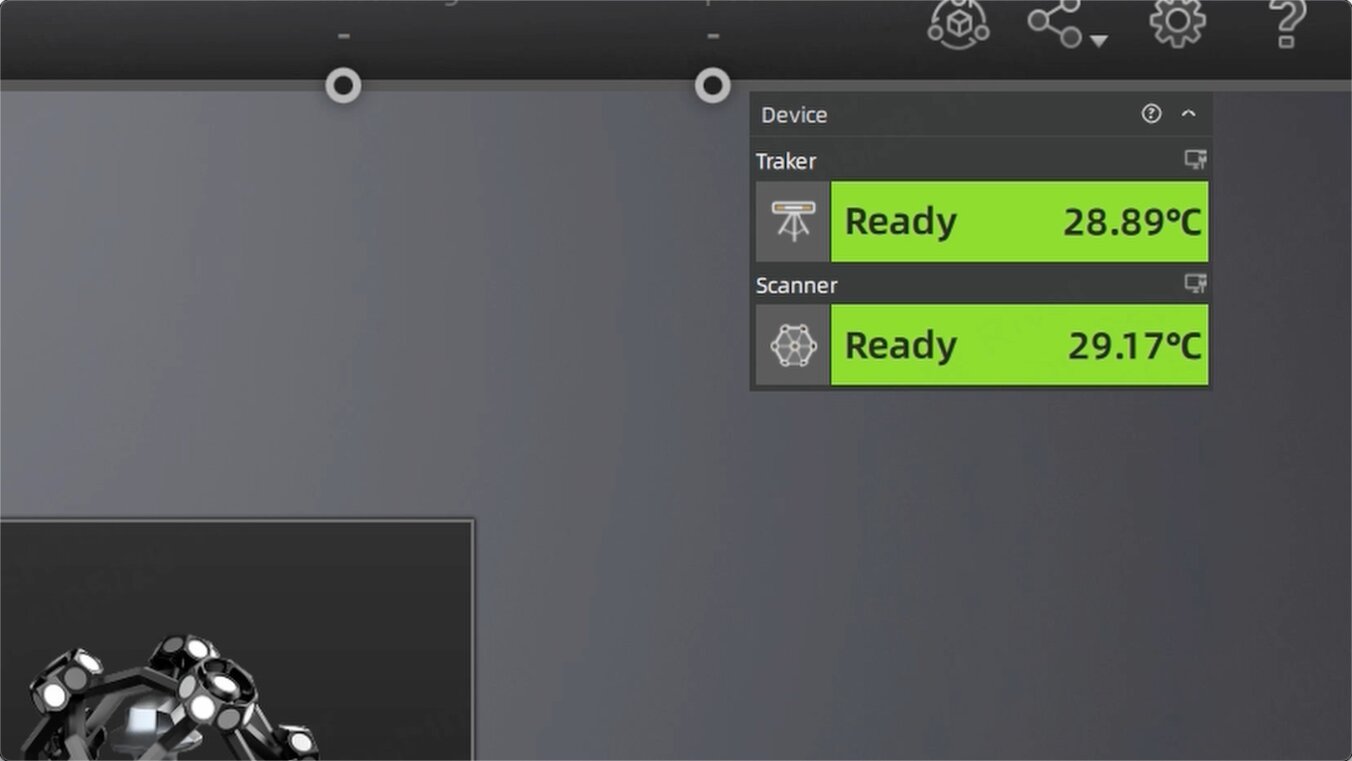

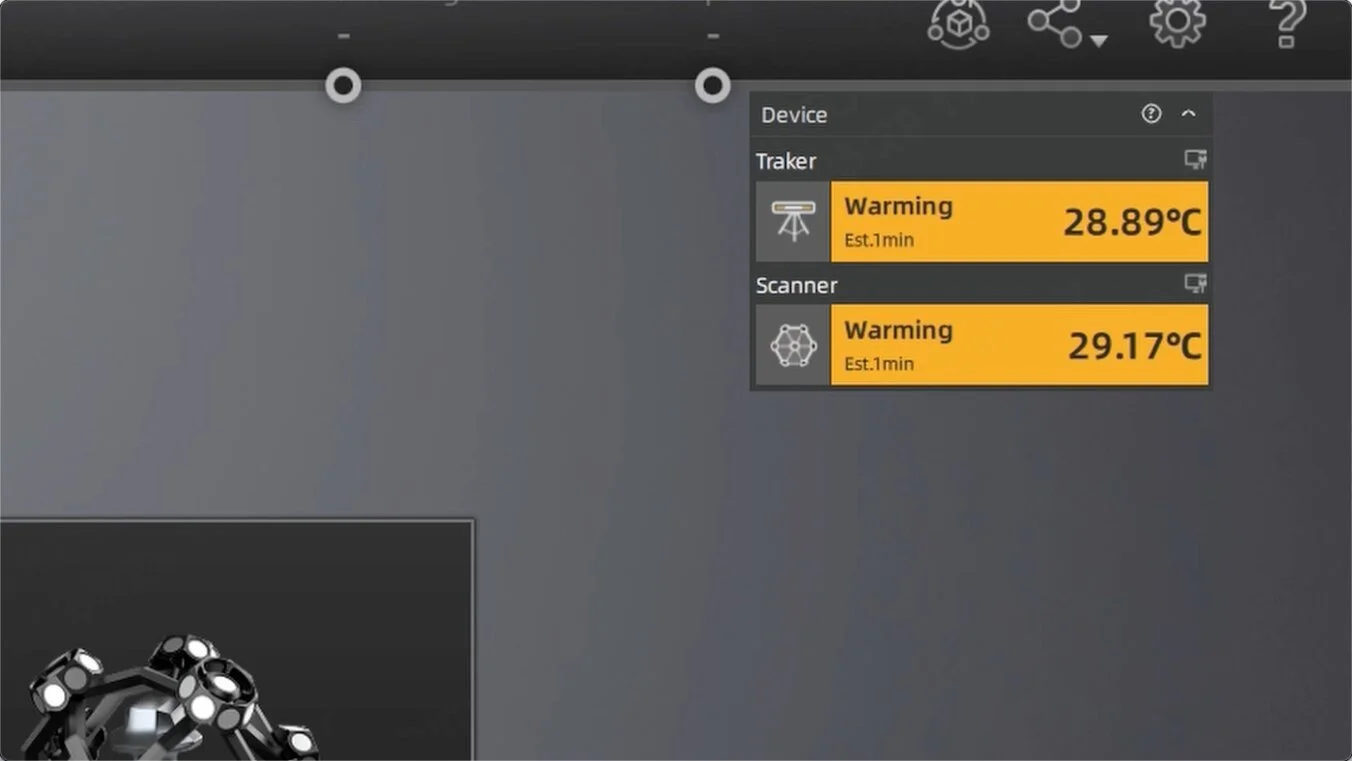

Температурата е един от най-важните фактори. Тя не само деформира физическите части, но засяга и вътрешните компоненти на скенера. Оставянето на скенера да се загрее и поддържането на стабилна температура на околната среда спомагат за минимизиране на термичните ефекти.

Вибрациите също могат да понижат качеството на данните. Тъй като 3D скенерите функционират като високотехнологична система от камери и заснемат хиляди изображения по време на сканирането, вибрациите могат да размажат необработените 2D кадри и да доведат до появата на шум и до 3D мрежа с ниско качество. Поставете оборудването си върху работна маса, която не се тресе, или използвайте референтни маркери за динамично проследяване.

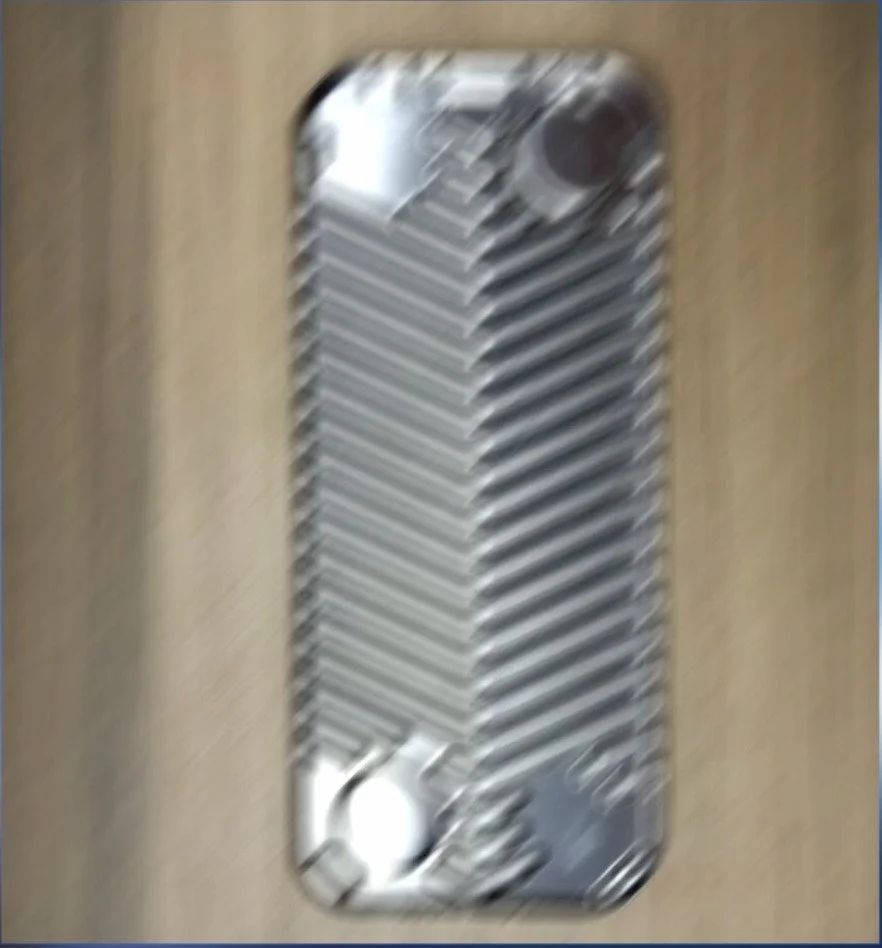

Замъглени снимки, направени с мобилен телефон с треперещи ръце

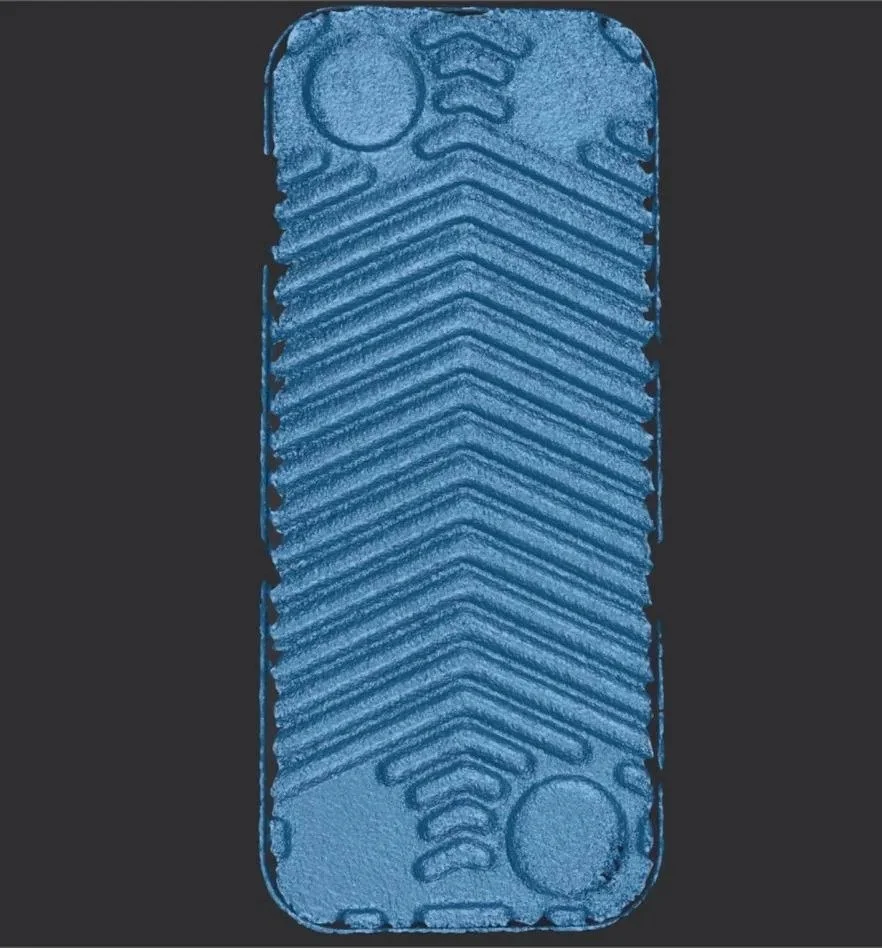

Шум при сканиране, възникващ при трептене на основата

Фактор 3. Траектория на сканиране: защо начинът, по който сканирате, е от значение

Дори ако работната ви среда е контролирана и скенерът е калибриран, вашите навици при физическото сканиране могат да доведат до човешки грешки.

По време на 3D сканирането софтуерът непрекъснато съпоставя хиляди отделни кадри, за да изгради пълен цифров модел. Грешката при съпоставянето между два произволни кадра е микроскопична. Но с напредването на сканирането тези грешки се натрупват и нарастват – като снежна топка с всеки следващ кадър. Наричаме това „натрупана грешка“.

За да разберем по-добре този ефект, нека сравним три често използвани стратегии за сканиране.

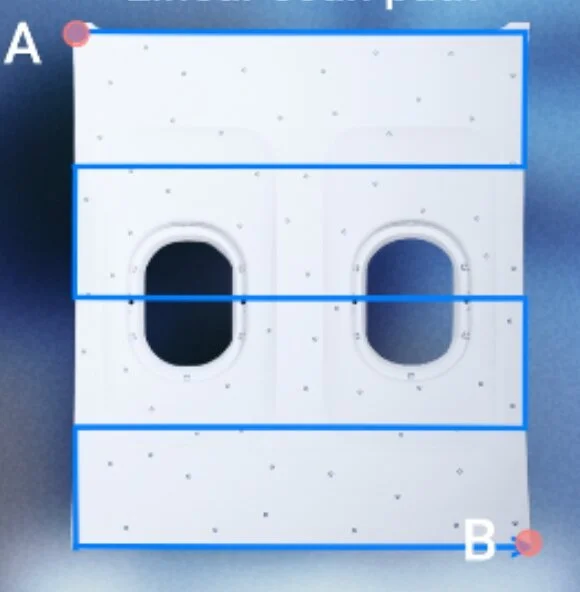

Линейна траектория на сканиране

Сканирането по прави, хоризонтални линии изглежда ефективно, но при големи, гладки повърхности то води до най-голямото изминато разстояние от точка А до точка Б, при което началната и крайната точка не са ограничени. Този метод води до най-голяма натрупана грешка.

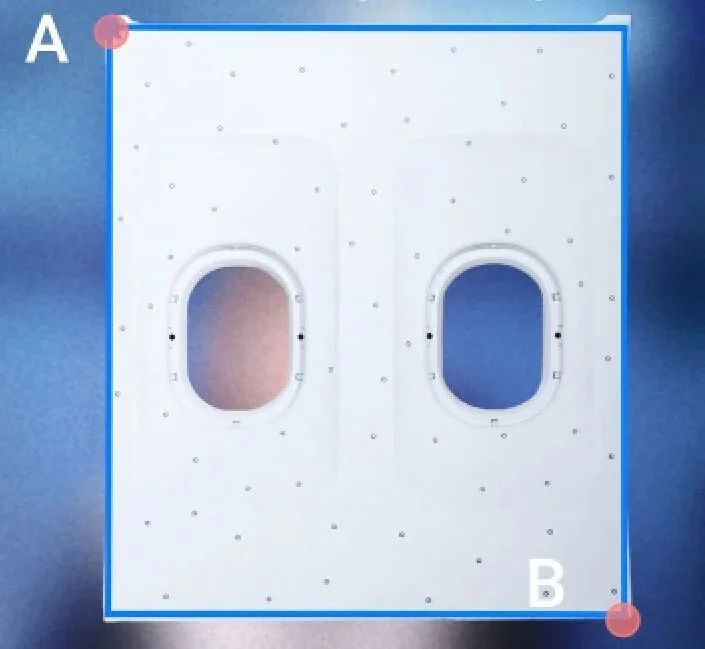

Траектория на сканиране по затворен контур

Сканирането по затворен контур връща скенера обратно в началната му точка. Това ограничава траекторията, като изминатото разстояние от точка А до точка Б е равно на дължината на диагонала на детайла, което драстично съкращава изминатото разстояние и значително намалява общата грешка.

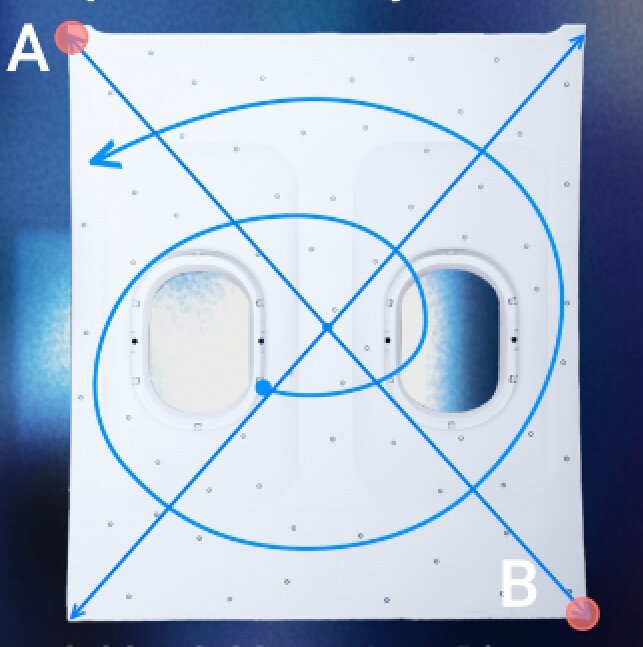

Траектория на сканиране в стил „паяжина“

Започнете от една централна точка и непрекъснато се разширявайте навън по кръг. Разширяващите се траектории естествено се припокриват и постоянно се ограничават взаимно. Този ефект на взаимно преплитане привлича цялостното подреждане на данните навътре. Тъй като траекториите се проверяват взаимно много строго, докато се разширяват, това драстично намалява натрупаната грешка в сравнение с изчертаването на голяма външна граница от самото начало.

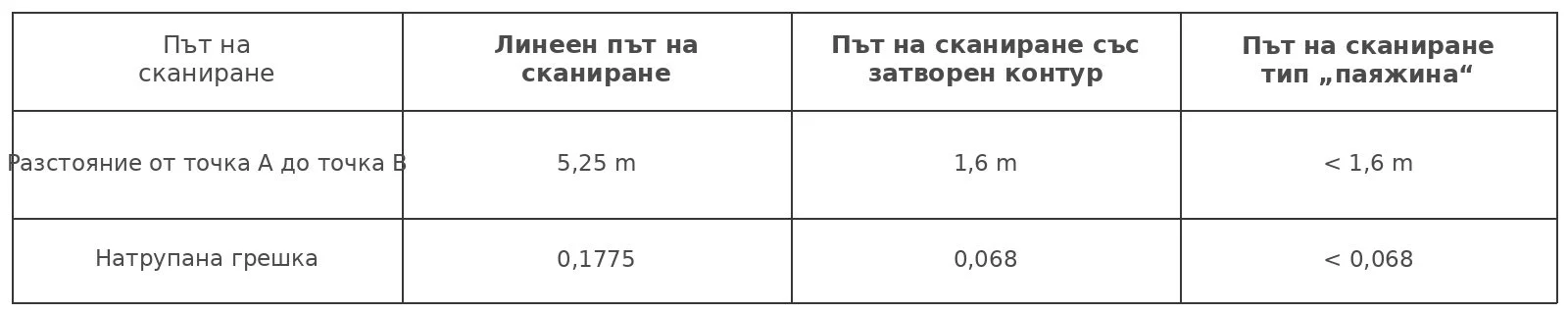

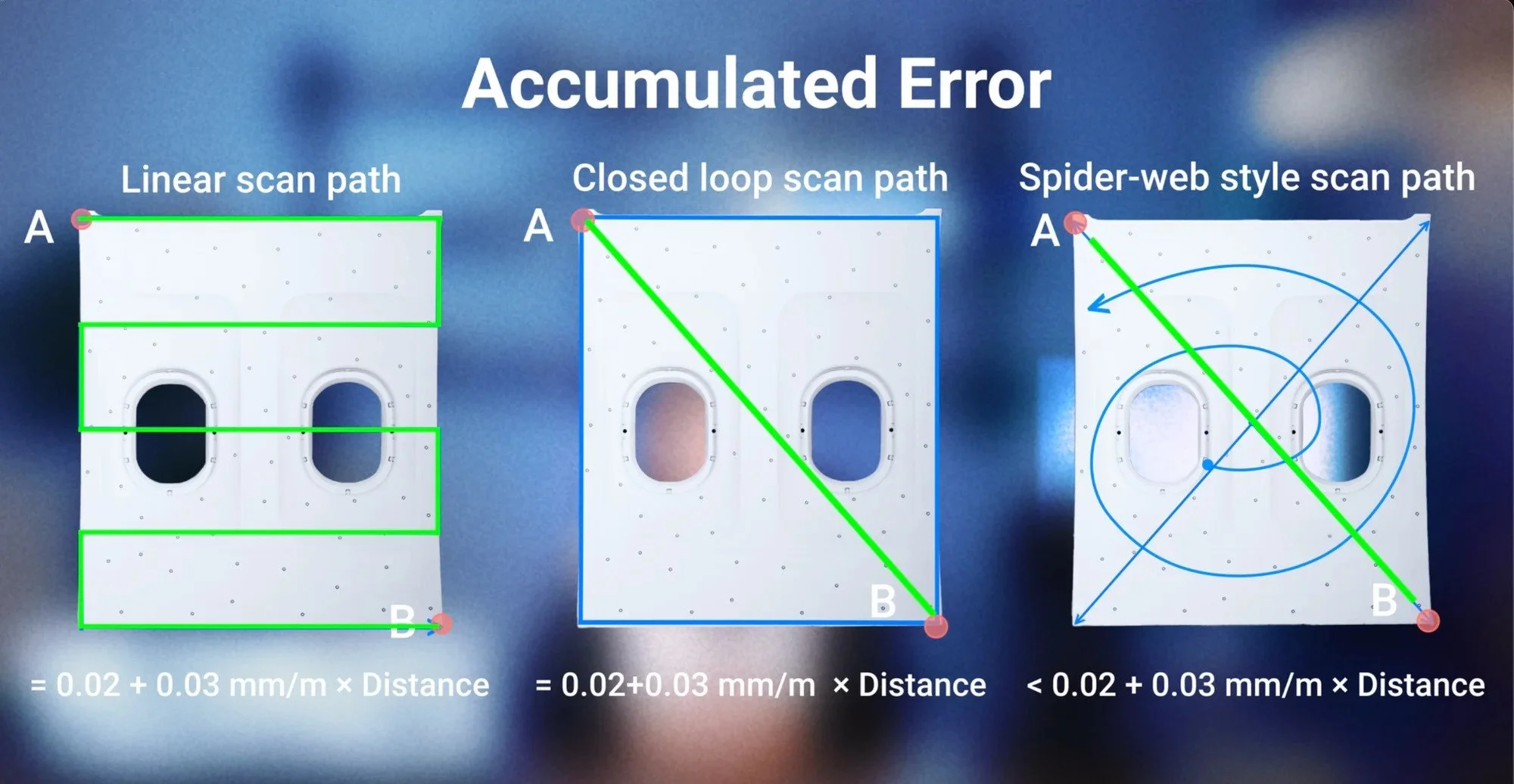

Сравнение на трита вида траектории на сканиране

Ако приемем, че се използва скенер FreeScan Omni при посочената от производителя обемна точност (0,02 + 0,03 мм/м), теоретичната натрупана грешка може да се изчисли въз основа на ефективното разстояние на регистрация от точка А до точка Б. Дължината и ширината на този образец за сканиране са съответно приблизително 1,05 метра и 1,25 метра.

Тази зависимост може да бъде илюстрирана с помощта на теоретичното изчисление на натрупаната грешка, представено по-долу.

Така че при големи или гладки повърхности използването на траектории на сканиране от типа „затворен контур“ или „паяжина“ обикновено дава по-последователни резултати, отколкото сканирането в една-единствена линейна посока. Оптимизирането на траекторията на сканиране не само подобрява точността, но и повишава стабилността на данните през целия процес на измерване.

Фактор 4. Усъвършенстван инструмент (VPG): Намаляване на натрупаната грешка при измервания в голям мащаб

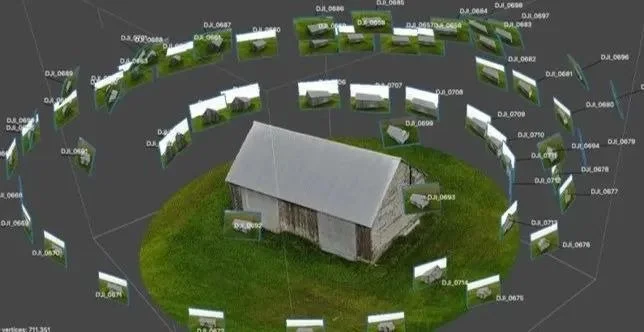

Дори при оптимизирана траектория на сканиране натрупаната грешка не може да бъде напълно елиминирана при измерване на детайли с размери от порядъка на метри. За да се намали натрупаната грешка, много работни процеси в областта на метрологията в голям мащаб включват фотограметрия преди започването на сканирането на повърхността.

Чрез заснемане на кодирани референтни точки, разпределени по цялата повърхност на детайла, се създава глобална координатна система. Това осигурява абсолютни пространствени референции, които спомагат за поддържането на размерната точност при големи обекти, като същевременно подобряват обемната точност.

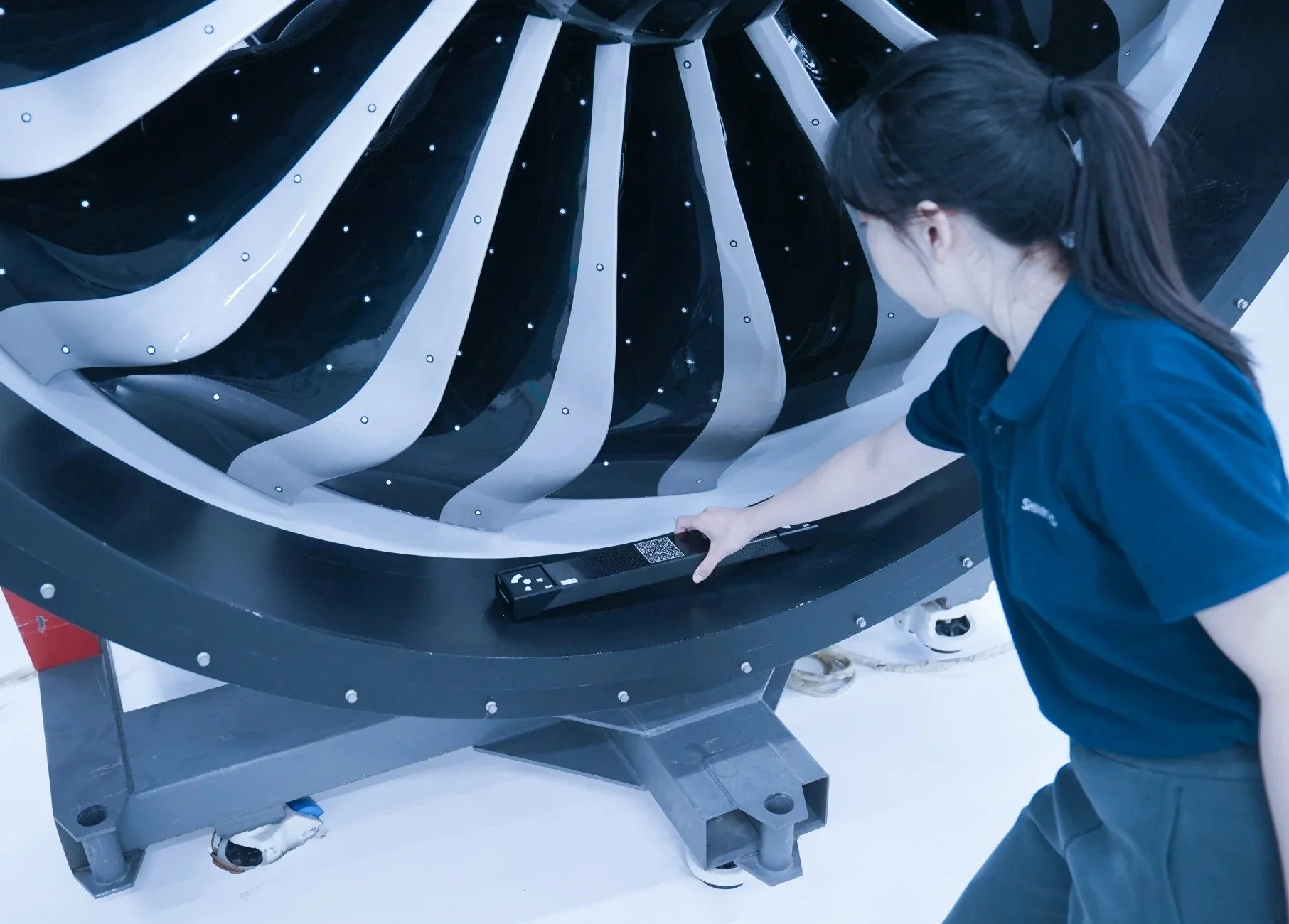

Видеофотограметрия с използване на Scale Bars

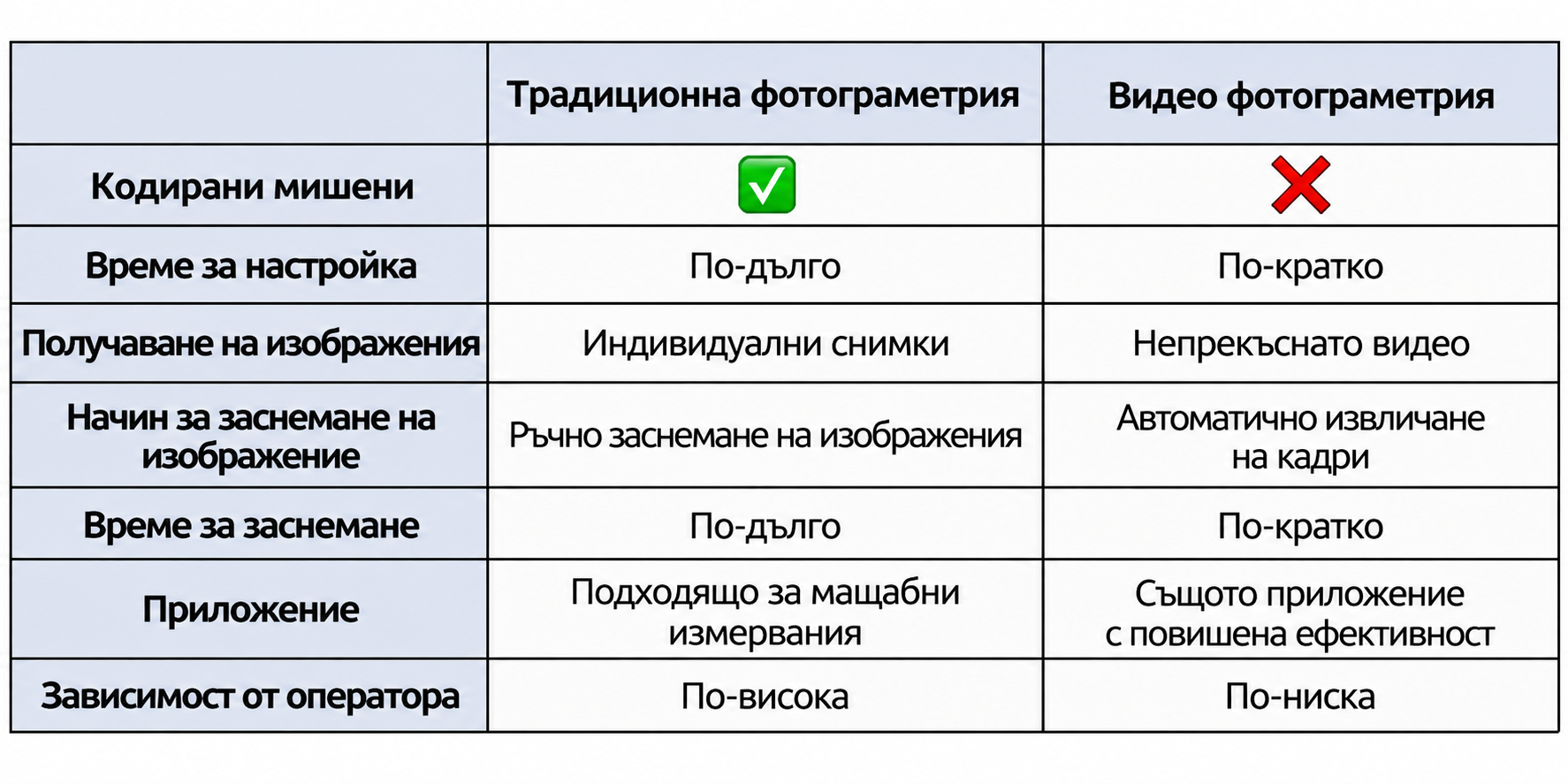

Видеофотограметрията (VPG) допълнително подобрява този работен процес чрез използването на мащабни ленти, които непрекъснато проследяват тези референтни цели в реално време. Вместо да разчита единствено на последователно подреждане на кадрите, скенерът може многократно да се ориентира спрямо глобалната координатна система, като по този начин предотвратява отклоненията при подреждането и поддържа постоянна обемна точност в целия обем на измерване.

Заключение

Скенерът с метрологична точност осигурява основата за прецизно измерване, но крайният резултат зависи от целия работен процес на измерване.

Правилната калибрация гарантира, че скенерът работи в рамките на определената му точност. Стабилната среда свежда до минимум външните смущения. Оптимизираната траектория на сканиране намалява натрупаната грешка чрез засилване на геометричните ограничения по време на регистрацията на кадрите. При мащабни проверки технологии като видеофотограметрията (VPG) допълнително подобряват обемната точност, като установяват надеждна глобална референция и свеждат до минимум отклоненията при подреждането.

С други думи, точността на 3D сканирането не се определя от една-единствена спецификация – тя се постига чрез комбинацията от подходящо оборудване, подходящ работен процес и подходяща стратегия за сканиране. Чрез разбирането и контролирането на тези фактори производителите могат да получат по-надеждни измервателни данни, да подобрят повторяемостта на инспекциите и да вземат по-уверени решения относно качеството.

Често задавани въпроси (FAQ)

1. Какво влияе върху точността на 3D скенера?

Точността на 3D скенера зависи от редица фактори, сред които калибрирането на скенера, условията на околната среда, планирането на траекторията на сканиране, характеристиките на повърхността и натрупаната грешка по време на събирането на данни.

2. Защо калибрирането е важно при 3D сканирането?

Калибрирането гарантира, че камерите и оптичните компоненти на скенера запазват предвиденото им геометрично съотношение. Редовното калибриране компенсира малките промени, причинени от транспортиране, вибрации или температурни колебания.

3. Оказва ли температурата влияние върху точността на 3D сканирането?

Да. Промените в температурата могат да повлияят както на скенера, така и на детайла. Поддържането на стабилна среда за измерване спомага за намаляване на термичните грешки и подобрява последователността на измерванията.

4. Как може да се намали натрупаната грешка при сканиране в голям мащаб?

Натрупаната грешка може да се сведе до минимум чрез правилно планиране на сканирането, достатъчно припокриване между отделните кадри и използване на фотограметрия при големи детайли.

5. Какво представлява обемната точност?

Обемната точност описва доколко точно дадена измервателна система поддържа размерната точност в рамките на голям обем на измерване. За разлика от точковата точност, обемната точност отразява кумулативното влияние на грешките в изравняването по протежение на разстоянието.

6. Защо възниква натрупана грешка при 3D сканирането?

Натрупаната грешка възниква, защото всеки новозаснет кадър от сканирането се съпоставя с предходния. Въпреки че грешката при съпоставянето между съседни кадри е изключително малка, тези малки отклонения постепенно се натрупват при сканиране на големи разстояния.
